具备5000:1调光功能的高亮度LED驱动IC

文章摘要： AX2020为一颗连续电流模式构造的LED驱动IC。输入电压范围可由最低8伏特到最高32伏特，内部脉波切换频率为1MHz的直流降压LED驱动IC，输出电流最高可以至1安培，可驱动点亮1颗或多颗串并联的LED，LED驱动恒电流大小可依照应用方案需要而调整设定。AX2020应用上可提供5000:1的调光功能及稳定的工作电流，调光频率可高达50KHz, AX2020内部具有完整的系统保护功能: 过温度保护(Thermal Shutdown)、当IC芯片温度超出150℃，IC即会进入过温度保护状态并停止电流输出，而当温度低于120℃时，IC即会重新恢复至工作状态，而且AX2020的工作效率达

具备5000:1调光功能的高亮度LED驱动IC,标签：显示及光电,光电显示技术,http://www.88dzw.com

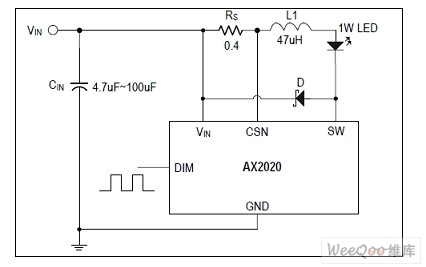

     AX2020为一颗连续电流模式构造的LED驱动IC。输入电压范围可由最低8伏特到最高32伏特，内部脉波切换频率为1MHz的直流降压LED驱动IC，输出电流最高可以至1安培，可驱动点亮1颗或多颗串并联的LED，LED驱动恒电流大小可依照应用方案需要而调整设定。

　　AX2020应用上可提供5000:1的调光功能及稳定的工作电流，调光频率可高达50KHz, AX2020内部具有完整的系统保护功能: 过温度保护(Thermal Shutdown)、当IC芯片温度超出150℃，IC即会进入过温度保护状态并停止电流输出，而当温度低于120℃时，IC即会重新恢复至工作状态，而且AX2020的工作效率达95%，优良的电路设计使其特别适合应用于MR11、MR16等各类LED灯具。

　　AX2020采用标准的SOT89-5L无铅封装,体积小而且极少的外部组件可大幅缩小印刷电路板的面积，而且具有高效率, 可大幅减小IC组件表面温度以符合客户需求。
