采用移动指针、数值显示器或一排LED来显示模拟电平的表头通常占相当大的面板面积，需要不定期地去看表头以获取读数。一个指示灯或LED几乎不占空间，但却只能指示开或关两种状态。然而，一种不起眼的LED可随测量值改变颜色，使观察者能够轻松地判定测量值。IC1为Microchip公司的PIC12F675微控制器，IC2为Kingbright公司的AAF　　采用移动指针、数值显示器或一排来显示模拟电平的表头通常占相当大的面板面积，需要不定期地去看表头以获取读数。一个指示灯或LED几乎不占空间，但却只能指示开或关两种状态。然而，一种不起眼的LED可随测量值改变颜色，使观察者能够轻松地判定测量值。
　　图1所示电路由IC1和受IC₁驱动的IC₂组成。IC1为Microchip公司的PIC12F675微控制器，IC₂为Kingbright公司的AAF5060PBESEEVG“彩虹”指示器。IC2在一个封装内装有3块超亮度LED芯片（红、绿和蓝）。调制每一LED的占空因素，就可以显示出可见光谱中所有可见颜色，其中包括白光。MicroEngineering Labs公司（www.melabs.com）提供了用于PicBasic Pro编译器的PIC程序。该程序将加到IC₁引脚3上的0 V～ 5V输入电压转换成一个与包含一定数量红、蓝和绿的某一颜色相对应的8位数字值。

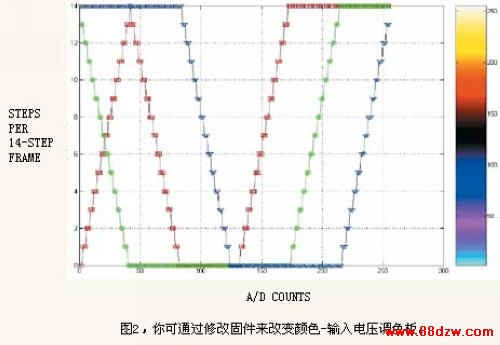

　在一个脉宽调制（PWM）例程的控制下，每个LED的发光时间都与其相应的红光、绿光或蓝光量成正比。正如图2色图所示，在每PWM帧期间，一块LED芯片在每帧14步时间隔内通电。虽然并非所有的LED都必须同时发光，但是 src="/pd_dianzi/UploadPic/2013-9/2013913163243623.gif" border=0>眼的慢响应将三个LED的光输出综合起来，会产生一种正比于占空因数的强度变化的错觉。 PIC程序中的RGB编码功能假定IC1的模拟输入具有2.5V的零信号偏移，使所有LED都不发光。冷色（蓝、紫和绿）表示输入电压为0V 到 2.5V；暖色（红、橙、黄和白）表示输入电压为2.5 V到 5V。你可通过改变RGB编码表中的基色比例来产生不同的调色板。
