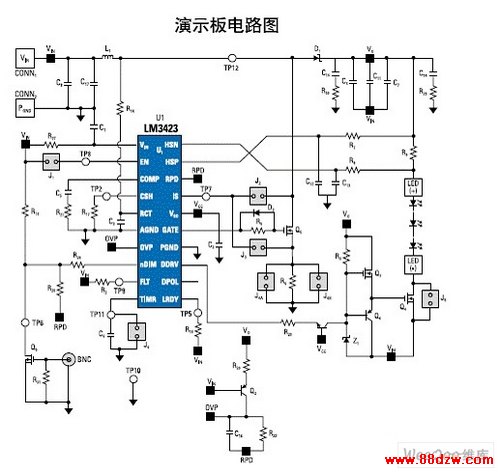

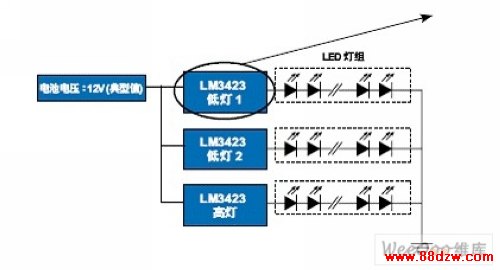

NS汽车照明解决方案,标签:显示及光电,光电显示技术,http://www.88dzw.com1.采用 LM3423升降压LED 驱动器的车头灯解决方案
• 这款电路利用 12V及24V 总线的电池供电驱动一组共 6 个串联一起的 3W LED,适用于汽车的车头灯。
• 由于 LED 灯组的总正向电压可能高于或低于输入电压,因此必须采用升降压 LED 驱动器。

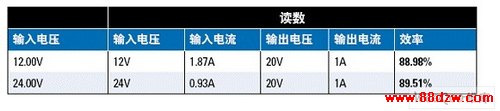

输出电压及电流
效率

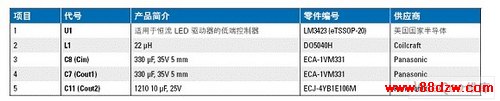

物料清单 (主要组件)
2.采用 LM3423升压LED 驱动器的白天辅助灯解决方案
• 这款电路利用电池的供电驱动一组共 12 个串联一起的1W LED,最适用于汽车的白天辅助灯(DRL)。
• 由于 LED 灯组的总正向电压高于电池输入电压,因此必须采用升压 LED 驱动器。
输出电压及电流
效率
物料清单 (主要组件)
3.采用LM3431的LED背光系统解决方案
• 这款电路利用12V总线的电池供电驱动4组、每组共有8个串联一起的140 mA LED,最适用于汽车TFT显示器的LED背光灯。
输入电压:8V至18V,4组LED灯组
(每组共有 8个LED),每组LED的驱动电流为 140 mA
