　　实际使用中，光强计算常常采用比较容易测绘的数据单位或变向使用。对于LED显示屏这种主动发光体一般采用CD/平方米作为发光强度单位，并配合观察角度为辅助参数，其等效于屏体表面的照度单位勒克司；将此数值与屏体有效显示面积相乘，得到整个屏体的在最佳视角上的发光强度，假设屏体中每个像素的发光强度在相应空间内恒定，则此数值可被认为也是整个屏体的光通量。一般室外LED显示屏须达到4000CD/平方米以上的亮度才可在日光下有比较理想的显示效果。普通室内LED,最大亮度在700~2000 CD/平方米左右。

　　单个LED的发光强度以CD为单位，同时配有视角参数，发光强度与LED的色彩没有关系。单管的发光强度从几个mCD到五千mCD不等。LED生产厂商所给出的发光强度指LED在20mA电流下点亮，最佳视角上及中心位置上发光强度最大的点。封装LED时顶部透镜的形状和LED芯片距顶部透镜的位置决定了LED视角和光强分布。一般来说相同的LED视角越大，最大发光强度越小，但在整个立体半球面上累计的光通量不变。

　　当多个LED较紧密规则排放，其发光球面相互叠加，导致整个发光平面发光强度分布比较均匀。在计算显示屏发光强度时，需根据LED视角和LED的排放密度，将厂商提供的最大点发光强度值乘以30%~90%不等，作为单管平均发光强度。

　　一般LED的发光寿命很长，生产厂家一般都标明为100,000小时以上，这是在设定的最佳的条件下，实际还应注意LED的亮度衰减周期，亮度衰减周期与LED生产的材料工艺及生产厂商有很大关系，一般在经济条件许可的情况下应选用亮度衰减较缓慢的品牌。

　　屏幕多采用直插型椭圆形LED,国内的封装技术大多可以满足屏幕设计需要。口碑比较好的LED有Cree或用士兰明芯、厦门三安等国内LED发光芯片封装。

　　时序

　　CYT62726内部是16位移位寄存器，多颗CYT62726串行数据移位，每个时钟周期CLK移送1位数据SDI,串行数据输入驱动器开/关控制。施密特缓冲输入。当其中数据“1”被写入到SDI的开关控制移位寄存器/时CLK的上升沿。

　　CLK 串行数据移位时钟。施密特缓冲输入。所有的数据/关控制的转变移位是由1位的最高位同步的CLK的上升沿，单路数据移位到SD在同一时间。 CLK的上升沿输入获准后，持续100ns的上升沿。

　　LE 边沿触发锁存器。施密特缓冲输入。当前对应移位寄存器中数据，在此上升沿数据被锁存。

　　OE 所有输出空白。施密特缓冲输入。当OE是低电平时，所有恒流输出（OUT0?15）被执行。当OE= 1,所有恒流输出控制的开关在数据控制数据/锁存状态。OE决定执行数据长度时间。

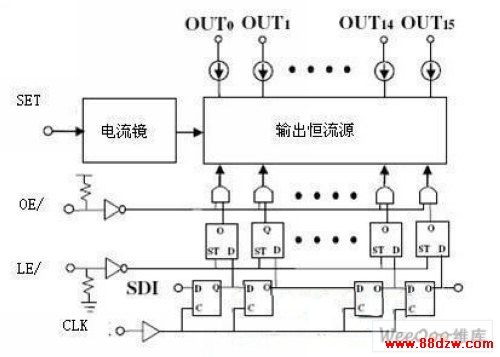

驱动芯片内部方框图

　　周边器件选择

　　CYT62726是兼容性16位恒流器件，在串行16位数据设计中，采用多片级联方式，CLK、LE、OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议3-6片CYT62726设置1片74HC245.SD数据是串行传递方式，按照设计设计可以采用经过74HC245,也可以不经过74HC245,因为数据串行传送有足够的驱动能力。

　　在屏幕设计大约在3-6片CYT62726分布的PCB范围内，设置1000uF左右容量电容器，在选择滤波电容时，应用采用低ESR（等效串联电阻）电容器，以最大限度的减小输出波纹，这是与其它电介质相比，这些材料能在较宽的电压和温度范围内维持其容量不变。

　　在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。

　　对于设计LED点彩产品，灯点内部增设滤波电容非常重要，主要在于越是色彩的变化丰富供电波动更会增加，滤波电容在这里显得比设计在任何产品中都要重要。对于大多数高的电流设计，推荐采用一个470至1000uF容值。这里设计不能没有这颗电容。
