摘要：在简要地介绍了单兵短波数字通信系统的基础上，给出了MGLS12864T点阵液晶显示模块与第三代数字信号处理器（DSP）TMS320C31的硬件接口电路。介绍了在DSP控制下，用MGLS12864T实现汉字显示的编程技巧和软件开发流程。

    关键词：MGLS12864T；DSP；短波；数字通信；液晶显示

１　引言

２１世纪的战争以数字化战场为背景，而数字化战场的一个重要特点是信息可以直达单个士兵。采用基于软件无线电体制的设计思想，应用第三代数字信号处理器ＴＭＳ３２０Ｃ３１等器件构成短波自适应调制解调器，并将其和传统的小型短波电台相连接，再通过编写相应的软件程序即可构成可传输数据信息的单兵短波数字电台。而将ＭＧＬＳ１２８６４Ｔ点阵液晶显示模块应用于此单兵数字电台则可显示发送或接收的数据信息，从而实现屏幕显示的全中文化，以及由此引申的重要功能——中文信息直传。

２　单兵短波数字通信系统简介

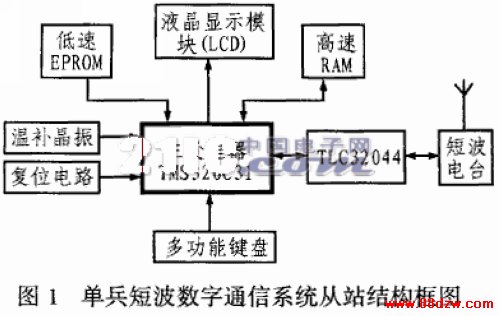

以ＴＭＳ３２０Ｃ３１数字信号处理器（ＤＳＰ）为核心，辅以数模转换芯片ＴＬＣ３２０４４等相应的外围器件构成的短波自适应调制解调器，在和小型短波单边带电台连接后，便可构成单兵短波数字通信系统中的一个单兵从站，然后采用星型网络拓扑结构将若干个这样的从站组合在一起即可组成单兵短波数字通信系统。其中，短波调制解调器主要负责数字信号和模拟信号的转换、自动链路的建立、以及自适应选频和自适应数据传输等功能。人机界面采用ＭＧＬＳ１２８６４Ｔ点阵式液晶显示模块，并通过编制汉字库存储汉字字模（即点阵数据）。欲发送的数据由键盘输入，并经短波调制解调器处理后将数字信号转换为模拟信号，然后经电台发送出去。同时，调用汉字库中的汉字字模将数据信息显示在液晶显示屏上。相反，电台接收到的模拟信号经调制解调器转换为数字信号，并将信息显示在液晶显示屏上。单兵短波数字通信系统的单兵从站组成如图１所示。

３ ＭＧＬＳ１２８６４Ｔ与ＤＳＰ接口电路设计

ＭＧＬＳ１２８６４Ｔ是内置Ｔ６９６３Ｃ控制器的１２８×６４点阵式ＬＣＤ，通过对其内部的Ｔ６９６３Ｃ进行编程可实现各种汉字、图形的显示。Ｔ６９６３Ｃ具有一个内置字符发生器ＲＯＭ即ＣＧＲＯＭ，共有１２８个５×７点阵的ＡＳＣＩＩ字符，同时具有ＣＧＲＡＭ功能，用户可以自定义所需的文字或符号，并可通过６４ｋＢ的显示ＲＡＭ来方便地设置文本、图形和用户自定义的显示数据缓冲区，同时也可显示ＡＳＣＩＩ字符、特殊字符、图形及汉字等。

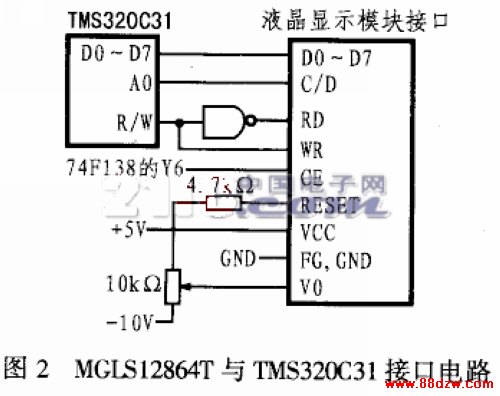

ＴＭＳ３２０Ｃ３１中的数据总线与控制信号采用直接Ｉ／Ｏ设备访问形式来控制Ｔ６９６３Ｃ类液晶显示模块，ＭＧＬＳ１２８６４Ｔ与ＴＭＳ３２０Ｃ３１的接口电路如图２所示。

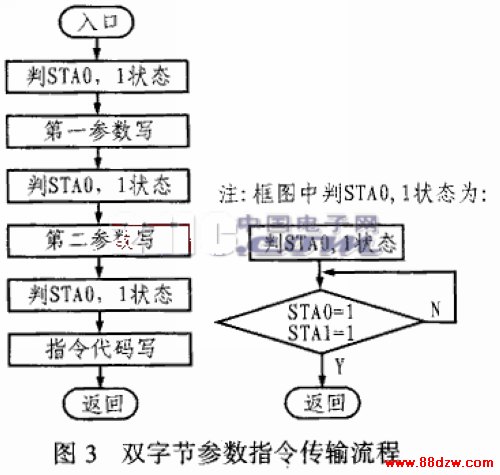

图中，ＴＭＳ３２０Ｃ３１的数据线Ｄ０～Ｄ７直接与液晶显示器的数据线相连接，Ｃ／ Ｄ信号由Ｃ３１的地址线Ａ０提供，Ａ０为１时为指令口地址；Ａ０为０时为数据口地址。片选信号ＣＥ与７４Ｆ１３８译码器的Ｙ６连接，可将译码地址设定为６０００００Ｈ。ＴＭＳ３２０Ｃ３１的读写信号线Ｒ／ Ｗ可作为ＭＧＬＳ１２８６４Ｔ显示模块的读(ＲＤ)、写(ＷＲ)控制信号。液晶显示模块的ＲＥＳＥＴ接至＋５Ｖ电源，通过Ｖ０端外的电位器可调节液晶的对比度。
