４　编程技巧与软件实现

４．１ 指令传输流程

Ｔ６９６３Ｃ的初始化设置一般都由管脚设置来完成，因此，其指令系统主要集中于显示功能的设置。Ｔ６９６３Ｃ的指令可带一、两个参数，也可以无参数。每条指令的执行都是先送入参数如果有的话，再送入指令代码。每次操作之前最好先进行状态字检测。其双字节参数指令传输流程如图３所示。

４．２ ＬＣＤ清显示ＲＡＭ子程序

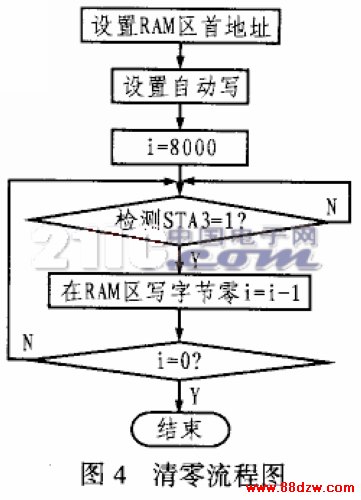

由于Ｔ６９６３Ｃ的硬件复位ＲＥＳＥＴ功能仅对应于内部逻辑电路的初始化，且在开机后，ＬＣＤ显示缓冲区的内容是随机的。所以，Ｔ６９６３Ｃ首先应对显示缓冲区初始化清零，清零过程就是向全部存储单元写入００Ｈ。该数据在图形方式下为不显示状态数据，而在文本方式下正好是空格的字符代码。由于ＲＡＭ区的大小为８ｋ字节，所以要向数据口写８ｋ次００Ｈ。初始化的清零过程可应用自动写指令方式，其流程如图４所示。

４．３ 显示初始化流程

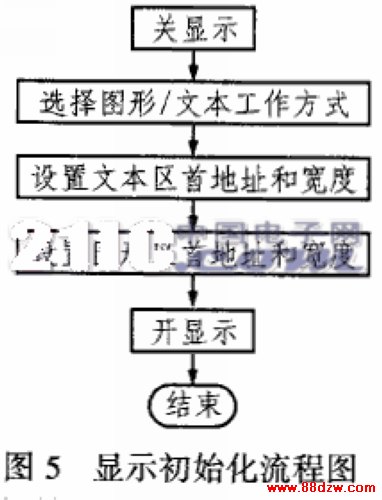

一般在使用ＬＣＤ之前，都必须对ＬＣＤ显示屏进行初始化。该系统的字符和图形之间按“或”功能显示，同时应设置文本和图形缓冲区的起始地址和宽度，其显示初始化流程如图５所示。

４．４ 字符显示

Ｔ６９６３Ｃ内部具有一字符发生器ＲＯＭ即ＣＧＲＯＭ，它中间共有１２８个５×７点阵ＡＳＣＩＩ字符，同时具有ＣＧＲＡＭ功能，用户可以自定义所需文字或符号；并用６４ｋＢ的显示ＲＡＭ方便地设置文本、图形和用户自定义的显示数据缓冲区以显示ＡＳＣＩＩ字符、特殊字符、图形及汉字；对于字符显示，则可完全采用Ｔ６９６３Ｃ的内置字符。

４．５ 汉字显示

在计算机汉字系统中，每个汉字内码为两字节编码，字节的最高位为１，而ＡＳＣＩＩ码为７位编码，最高位为０。因此，可根据字符值与１２８的比较来判断它是汉字还是ＡＳＣＩＩ码。国标ＧＢ２３１２－８０把汉字分为８７区，每区９４个字符。其中，１～１５区为常用符号区（包括０～９及大小写英文母）１６～８６ 区为常用汉字，第８７区为生僻汉字。在常用汉字区，１６～５５区是一级汉字区，共３７５５个，其排列是以汉语拼音为序，从一声到四声，即从“啊(ａ)”排到“座(ｚｕｏ)”。对一般显示，前５５区就足够了，故笔者编写了一级汉字库（即１６～５５区)，并采用常用的１６×１６点阵汉字结构,每一汉字占３２字节。这样，共需３２×４０×９４＝１２０３２０字节，利用ＵＣＤＯＳ中的汉字库，在ＵＣＤＯＳ环境下，采用ＰＩＣＫ-ＨＺＢ软件便可提取汉字字模。

汉字地址码是指在一个汉字系统中，某一汉字字型信息存放在库中的逻辑地址的编码。由于地址码＝[(内码第一字节－Ａ１Ｈ)×９４＋(内码第二字节)]×３２。因此，寻找一个汉字的字模信息首先要确定此汉字所处的区数；再确定在此区中的地址(字模地址)。具体如下：

区数号＝地址码／３２７８６

字模地址＝(地址码／３２７６８的余数)×３２＋８０００Ｈ

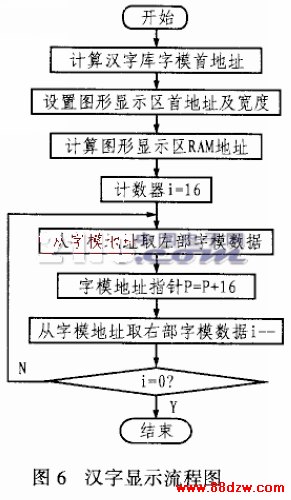

ＭＧＬＳ１２８６４Ｔ液晶屏每屏可显示４行×８列汉字，数据总线可直接访问外部字库，以读取某个汉字的显示码。字库的索引库共分为４０个区域，每个区域有９４个地址索引。每个汉字的内码都对应一个唯一的地址索引，
