       形的同屏显示，以及具有上/下/左/右移动当前显示屏幕及清除屏幕的命令，具有光标显示/闪烁控制命令及液晶睡眠/唤醒/关闭显示命令预留多种控制线，如复位/串并选择/亮度调整供用户灵活使用。

4.3  并/串接口模块设置



       4.4  串行接口数据传输

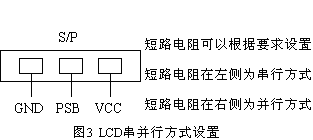

       本设计采用串行模式，即将模块背面S/P的短路电阻在“S”侧。在串行模式下将使用二条传输线作串行资料的传送，主控制系统将配合传输同步时钟(SCLK)与接收串行数据线(SID)，来完成串行传输的动作。

       串行接口在传输数据时，片选CS先置为1。当时钟SCLK上升缘到达时，传输一个数据。从一个完整的串行传输流程来看，一开始先传输起始位，它需先接收到五个连续的“1”(同步位串)在起始位元组，此时传输计数将被重置并且串行传输将被同步，再跟随的二个BIT 分别指定传输方向位(RW)及暂存器选择位(RS)，RW:RS为0:0时写命令到LCD的RAM中，RW:R

S为0:1时写数据到LCD的RAM中，最后第八位则为“0”。

       在接收到起始位元组后，每个指令/数据将分为二组接收到：较高4位元(DB7~DB4)的指令资料将会被放在第一组的LSB部分，而较低4位元(DB3~DB0)的指令资料则会被放在第二组的LSB 部分，至于相关的另四位则都为0，具体如图4所示。

       5     中文液晶显示器LCM12832ZK的串行接口程序设计

       5.1  PIC16F877单片机串行端口设定

#DEFINE CS    PORTD,7   ;CS是片选，工作时为1

#DEFINE SCLK  PORTD,5   ;SCLK是时钟线，上升沿动作

#DEFINE SID   PORTD,6   ;SID是数据线

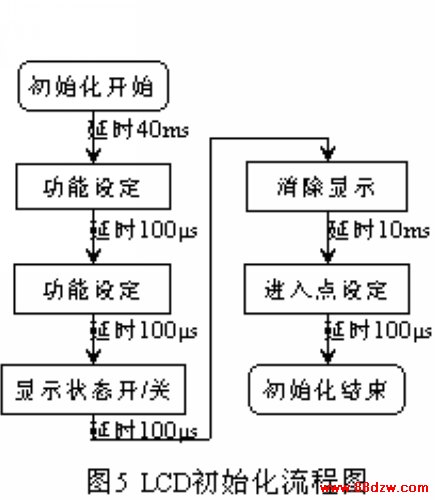

       5.2  中文液晶显示器LCM12832ZK的初始化过程



MOVLW .40

CALL      DELAY_2

MOVLW B'00110000'    ;功能设定

MOVWF DAT

CALL      W_COMMOND

CALL      DELY_1

MOVLW B'00110000'    ;功能设定

MOVWF DAT

CALL      W_COMMOND

CALL      DELY_1

MOVLW B'00001100'    ;显示状态开/关

MOVWF DAT

CALL      W_COMMOND

CALL      DELY_1

MOVLW B'00000001'    ;清除显示

MOVWF DAT
