1 引言

       由于LCD液晶显示器具有功耗低、体积小、重量轻、超薄等诸多其他显示器无法比拟的优点，已广泛应用于各种智能型仪表和低功耗电子产品中。点阵式或图形式LCD不仅可以显示字符、数字，还可以显示各种图形、曲线及汉字，并且可以实现屏幕上下滚动、动画、闪烁、文本特征显示等功能，用途十分广泛。

       2 键盘设计原理

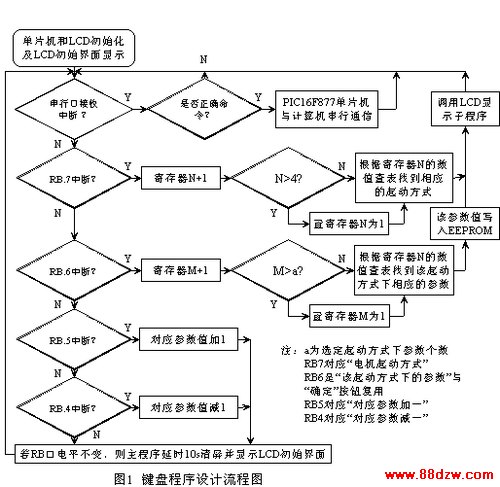

       采用美国Microchip Technology公司的8位PIC16F877单片机，利用RB口电平变化中断来实现参数修改，通过查表方式可以选择两百多种起动方式以及选定起动方式下两百多个参数值输入，其最大的选择值取决于寄存器N和M的上限值，如图1所示。



       读RB口状态要进行软件消抖处理，即读入RB口状态，然后软件延时大约50ms再读入RB口状态，两次状态相同说明状态正确，防止抖动引起误操作。

       3   中文液晶显示器LCM12832ZK与单片机PIC16F877硬件接线

       本设计单片机PIC16F877与中文液晶显示器LCM12832ZK采用模拟串行通信方式，单片机RD5引脚接液晶显示器串行时钟线E,单片机RD6引脚接液晶显示器数据线RW，单片机RD7引脚接液晶显示器串行选通线RS。

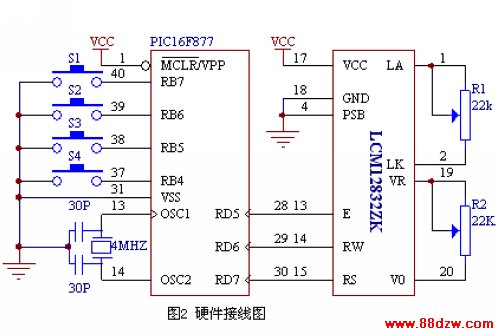

       如图2所示，R1用来调节液晶显示器背光源亮度，R2用来调整液晶显示器中文字幕的辉度。调节电位器R2到适当值对字幕显示来说很重要，当R2过大液晶显示器黑屏；当R2过小，液晶显示器过亮，看不到字体显示。

       RB口要设置为弱上拉。利用RB口电平变化中断，通过查表方式找到相应的中断服务子程序，最多有两百多种参数可选择，操作简单方便。

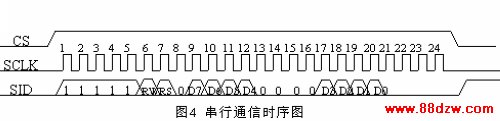

       4     中文液晶显示器LCM12832ZK的串行及并行接口

       4.1  LCM12832ZK引脚及其功能如表（1）所示：

       4.2  LCM12832ZK液晶显示基本功能

       LCM12832ZK可两行显示，每行可显示8个汉字。其字型ROM内含8192个中文字型和128个半宽的字母符号字型，另外绘图显示画面提供一个绘图区域GDRAM，而且内含CGRAM 提供4组软件可编程的点阵造字功能。

       LCM12832ZK与单片机等微控器的接口界面灵活，三种模式并行8位/4位及串行3线/2线，还可实现汉字、ASCII码和点阵图


       表（1）：
