越来越多的手机、PDA、数码相机和视屏游戏机采用STN-LCD全彩色显示器，因此，STN-LCD彩屏模块(LCM—LCD Module)的需求量激增，国产的LCD液晶显示器的质量已可与国外的媲美，许多手机设计、生产厂商开始要求使用国内LCD厂家生产的LCD彩屏模块。 2001年全世界生产手机3.8亿部，2003年将增长到4.3亿部，2005年将增长到5.2亿部。2004年LCM彩屏手机会占整个手机产量的35- 40%，因此STN-LCD彩屏模块（LCM）的年需求量会增长到几亿块。

       LCM内部结构

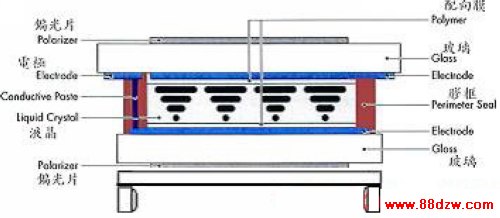

       STN-LCD彩屏模块的内部结构如图1所示，它的上部是一块由偏光片、玻璃、液晶组成的LCD屏，其下是白光LED和背光板，还包括LCD的驱动IC， 和给LCD驱动IC提供一个稳定电源的低压差稳压器（LDO），二到八颗白光LED，LED驱动的升压稳压IC。

       LCM电路结构

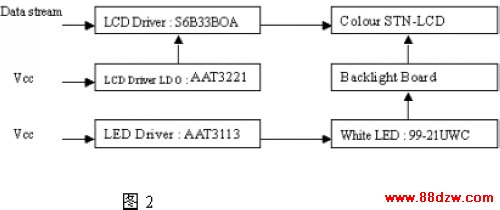

       STN -LCD彩屏模块的电路结构如图2所示，外来电源Vcc经LDO降压稳压，向LCD驱动IC如三星的S6B33BOA提供工作电压，驱动彩色STN- LCD的液晶显示图形和文字；外来电源Vcc经电荷泵升压稳压，向白光LED如99-21UWC提供恒定的恒压、恒流电源，LED的白光经背光板反射，使 LCD液晶的65K色彩充分表现出来，LED的亮度直接影响LCD色彩的靓丽程度。

       LCM主要光电器件

    l Colour STN-LCD
    l LCD Driver ： S6B33BOA
    l LCD Driver LDO ：AAT3221-2.8V  AAT3221-3.0V
    l White LED ： 99-21UWC/TR8 99-215UWC/TR8
    l LED Driver ： AAT3110  AAT3113  AAT3123  AAT3134 NCP5007   NCP5008/9
    l Backlight Board

       LCD

       LCD液晶显示器是英文Liquid Crystal Display的简称，LCD属于平面显示器的一种，依驱动方式来分类可分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）以及主动矩阵驱动（Active Matrix）三种。其中，被动矩阵型又可分为扭转式向列型（Twisted Nematic；TN）、超扭转式向列型（Super Twisted Nematic；STN）及其它被动矩阵驱动液晶显示器；而主动矩阵型大致可区分为薄膜式晶体管型（Thin Film Transistor；TFT）及二端子二极管型（Metal/Insulator/Metal；MIM）二种方式。TN、STN及TFT型液晶显示器因其利用液晶分子扭转原理之不同，在视角、彩色、对比及动画显示品质上有高低层次之差别，使其在产品的应用范围分类亦有明显区隔。以目前液晶显示技术所应用的范围以及层次而言，主动式矩阵驱动技术是以薄膜式晶体管型（TFT）为主流，多应用于笔记本电脑及动画、影像处理产品。而单纯矩阵驱动技术目前则以扭转向列（TN）、以及超扭转向列（STN）为主，STN液晶显示器经由彩色滤光片（color filter），可以分别显示红、绿、蓝三原色，再经由三原色比例之调和，可以显示出全彩模式的真彩色。目前彩色STN-LCD的应用多以手机、PDA、数码相机和视屏游戏机消费性产品以及文书处理器为主。
