基于TMS320LF2407A控制SED1335液晶显示方案

SED1335的软件功能非常强，共有14条指令，且多数指令都带有若干参数，参数值由使用者根据需要设置[2]，DSP访问SED1335首先将指令代码写入指令缓冲器（A＝1），随后将该指令所需参数按顺序通过数据输入缓冲器（A＝0）写入相应的功能寄存器内。SED1335指令代码既可设置功能位、又是参数寄存器的选通码。除了SLEEP IN指令，CSRDIR指令，CSRR指令和MREAD指令外，所有的指令执行都将在其参数的输入完成后。SED1335控制部拥有一个内部字符发生器，具有160种5×7点阵字体的字符，控制部能分区管理64KB的显示存储器，可以同时管理3个或4个显示区，并同时管理自定义字符发生器。

1.3 硬件接口电路

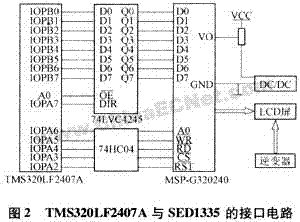

SED1335控制部是SED1335的核心，主要作用是接收主机的指令和数据，产生相应的时序及数据来控制LCD模块，TMS320LF2407A与SED1335的接口电路如图2所示，其中D0－D7为数据中线，WR为写选通信号，RD为读选通信号，CS为器件选通信号，RST为复位信号，A0决定是数据还是指令，VO为LCD驱动电压，TMS320LF2407A是3.3V电源器件，而MSPG320240是5V电源供电，所以它们不能直接相连。

2 软件设计

2.1 访问I/O空间的方法

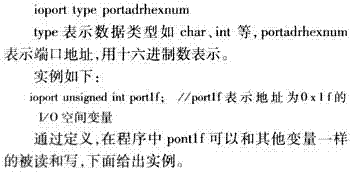

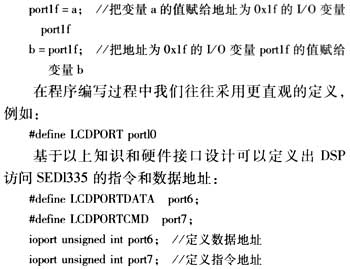

由于TMS320LF2407A的速度最高可达到40MIPS，而SEED1335的晶振频率在1M赫兹到10M赫兹之间，所以DSP全速访问SED1335是不可行的，解决的方法有2种：一种是可以设置DSP中的等待状态寄存器WSGR，通用增加等待状态的方法解决2个器件的速度匹配问题，另一种是在每一条指令间加入一定的延时，一般为1μs为以上，把SED1335地址放在TMS320LF2407A的I/O空间，所以必须知道如何访问它访问DSP的I/O空间为汇编语言中有专门的指令，从程序的可移植性和通用性方面考虑，选用C语言编程有极大的优越性，这里介绍如何在C语言编译环境CCS2.2（C2000）中访问DSP的I/O空间，在TI公司针对24XX系列DSP的优化C语言中有一个关键字ioport，可以在C语言环境中方便访问I/O空间，具体定义如下：

2.2 初始化SED1335

初始化的作为是根据LCD结构对LCD模块进行参数设置，因为参数设置是根据LCD模块的结构来决定的，所以同一种类LCD模块的参数设置基本上大同小异[3]。对于MSP――G320240，下面给出它的SYSTEM SET和SCROLL参数，SYSTEM SET指令是SED1335的软件初始化指令，该指令有8个参数；SCROLL指令用来设置显示RAM区的起始地址及所占有的显示行数，该指令有10个参数，这2条指令参数设定值为：SYSTEM SET：0x30，0x87，0x07，0x28，0x2f，0x0f0，0x28，0x00；SCROLL：0x00，0x00，0x0f0，0x00，0x40，0x0f0，0x00，0x80，0x00，0x00。

2.3 液晶显示方案

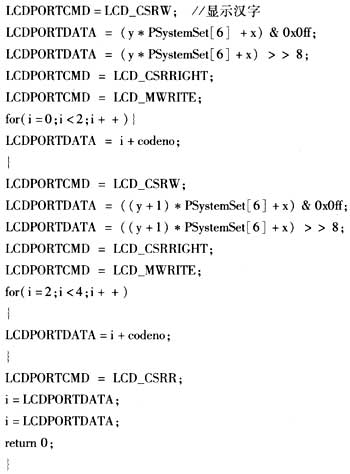

SED1335可显示文本、图形和字符。显示特性有些区别，但是实质上是一样的，都是对LCD屏上特定的区域写入相关的数据，这些数据以数组的形式事先建立在程序的开头处，在现实这些汉字、字符与图形时把数据写入显示RAM中，软件流程见图3，具体显示特性和显示合成方式通过设置OVLAY指令确定。

4 结束语

本文以TMS320LF2407A为处理机，发送指令和数据给LCD模块的控制器，该模块由程序存储器、数据存储器和其他外围芯片构成，主要介绍二者的硬件组成和接口设计，如何通过软件在LCD屏上显示本文、图形和字符等方面的应用，本文设计的系统具有成本低、硬件简单、运行稳定可靠、传输速度快、开发周期短的优点。适用于短距离无线传输和数据采集领域，有着广泛的应用前景，特别是在智能家电等设备上。
