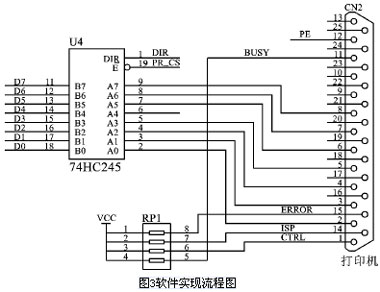

采用74HC245三态双向总线驱动器作为打印机口向单片机传送并口数据的接口，其片选信号与单片机的P27相连，方向控制位DIR与单片机的T0相连。当DIR置成高电平时，数据从A端口向B端口传送，此时单片机可以通过读取74HC245数据端口即可得到并口数据。打印机状态信号BUSY连接至单片机的P15引脚，并口数据采集控制信号CTRL直接连至单片机的INT1中断引脚，当INT1产生中断时，单片机从并口将数据取走，然后再发送至打印机打印出来。

3 软件设计实现

软件实现的流程如图3所示。该软件编程是用C语言实现的，通信过程主要包括两部分：初始化和并口数据的采集。

并口数据的采集是通过中断方式进行的。采集数据的控制信号CTRL连接至单片机的中断INT1引脚，通过不断检测INT1的状态来进行并口数据的采集。当打印机不忙（即BUSY=0）时，如果有INT1中断产生，则从74HC245的数据端口将并口数据读出，同时将打印机忙标志BUSY置1（表示打印机忙）。当数据已经发送至打印机打印时，则将打印机忙标志BUSY置0。然后重复上述步骤进行并口数据的采集及打印。

初始化过程分两部分：单片机初始化和打印机的枚举初始化。单片机的初始化过程就是直接向相应的I/O口写初始化值及设置看门狗，可调用函数watchdog_init()实现设置看门狗。

打印机的枚举初始化过程很重要，要实现打印采集到的并口数据，首先必须成功地枚举初始化打印机。初始化USB打印机函数init_print()主要用到以下几个主要函数：

◇get_descr(1),获取设备描述符。

◇rd_usb_data(buffer)，从CH375中读取数据到单片机中。

◇set_addr(3)，设置打印机的USB地址。

◇get_full_descr(buffer)，获取配置描述符。

◇set_config(unsignedcharcfg)，加载USB配置值。

编者注：具体程序见本刊网站：www.mesnet.com.cn

结语

本文详细介绍了基于80C51单片机和USB总线通用接口芯片CH375的LPT-USB打印机驱动器设计及C语言实现。经测试表明，利用该设计能够实现并口仪器数据直接经USB打印机打印出来，打印结果正确无误。该设计现已被用于并口仪器上，利用该驱动器，并行口仪器可以直接和USB打印机相连进行打印，极大克服了有些并口仪器必须连接并口打印机才能打印的弊端，从而很大程度上方便了用户。
