　　高性能嵌入式便携设备的普及对嵌入式显示系统的设计提出了新的要求：高性能、低功耗、体积小、可移植性好和能工作在各种光照环境下。本文设计的嵌入式显示系统为这类便携设备的显示系统开发提供了一种解决方案，不但满足了高端嵌入式设备所需要的高性能，而且在高亮度显示条件下能维持低功耗，适用于高档PDA、便携媒体播放器、手持式导航仪、便携医疗和测试设备等领域。

　　主要器件的恰当选择是实现上述设计目标的关键，本文选用的嵌入式微处理器三星S3C2440A（同时也是本显示系统的LCD控制器）主要面向高端嵌入式设备，它采用ARM920T内核，最高工作频率达533MHz，内含3通道的异步串行口、SDRAM控制器、I2C总线接口、USB主、从单元设备接口、摄像头接口、AC97音频编解码接口、触摸屏接口和LCD控制器等众多片上外设，低功耗，性价比高。另外，夏普公司3.5英寸透反射式TFT-LCD LQ035Q7DH01采用了Advanced-TFT技术，它利用互连薄膜晶体管的导电迹线的金属敷膜作为反射器，通过LCD矩阵返回入射光，提高了强环境光下的亮度同时又能保持较低的功耗；在明亮场所时具备 HR-TFT（高反射液晶）功能，而在暗淡环境下又具备内置背灯的透过型液晶功能，能在强烈的阳光和全黑的环境下工作。其屏幕分辨率为320×240，用18位数据信号能显示262144种色彩。

　　由于嵌入式Linux具有良好的稳定性和平台可移植性，同时又开放原代码，成本低廉，本文选用嵌入式Linux作为操作系统。软件开发环境采用Linux 2.4.20平台，交叉编译器为arm-linux-gcc 2.95.3，完成了对LQ035Q7DH01显示屏的驱动程序开发。

　　显示系统硬件电路

　　1 LCD控制器电路

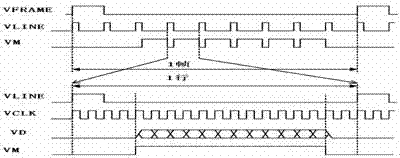

　　LCD控制器用来传输图像数据并产生相应的控制信号，S3C2440A LCD控制器能支持高达4K色STN屏和256K色TFT屏，支持1024×768分辨率下的各种液晶屏，具有LCD专用DMA。S3C2440A产生的控制信号主要有帧同步信号VFRAME、行同步信号VLINE、像素时钟信号VCLK和数据输出使能信号VM。S3C2440A有VD[0:23]共24根RGB数据线，数据格式不同，接线方式就不同，本文用的是RGB565方式。控制信号和数据信号时序如图1所示，

　　LCD控制器电路如图2所示。

　　2 时序和数据匹配电路

　　由于S3C2440A的LCD控制器与LCD屏LQ035Q7DH01在数据格式及显示时序上无法匹配，需要选用一种时序控制IC或者用CPLD来对不同数据格式的数据接口进行映射。由于CPLD面积较大、成本较高，因而通常只在需要对电路进行灵活配置的情况下才使用。本文时序控制IC选用夏普公司的LZ9FC22，该芯片体积小、性能稳定、专用于QVGA屏幕TFT-LCD。这是一个18位（R6G6B6）的控制器，由于本文采用的是RGB565 16位工作模式，所以将芯片输入引脚R0和B0接地。引脚SIZE用于选择LCD屏幕类型，接低电平时为320×240型屏幕。接高电平时为240×320型屏幕，本文LCD为240×320型屏幕，所以该引脚接高电平。引脚VRVE用于选择LCD帧扫描方向，接低电平时扫描方向从上到下，接高电平时则相反，引脚HRVE用于选择LCD行扫描方向，接低电平时扫描方向从右到左，接高电平时则相反。为了方便不同用户使用时能根据各自需求灵活配置，本文设计了一个LCD扫描方向配置电路，如图3所示。两对电阻R32、R34和R33、R35每对根据需要各选择一个接入电路，从而设定引脚VRVE和HRVE的高低电平。如欲配置LCD帧扫描方向从上到下，则引脚VRVE应为低电平，此时电路中只需接入电阻R35，电阻R33不用接入；如欲配置LCD帧扫描方向从下到上，则引脚VRVE应为高电平，此时电路中只需接入电阻R33，电阻R35不用接入，LCD行扫描方向的配置与之类似。本文LCD采用从上到下，从左到右的扫描方向，所以将电阻R32和R35接入电路中而R33和R34位置处为空。
