2. 3 　温度补偿电路
　　为保证液晶显示能在较宽的温度范围正常工作，温度补偿电路十分必要。所用液晶屏的驱动电压与温度特性如图4 实线所示。由此利用热敏电阻的温度特性及电阻的串并关系，优化出了电路设计，具体电路如图5。R₁=638 kΩ，R₂=110 kΩ，R₃=62 kΩ，R_TH的特性如表1。用R₁、R₂ 、R₃ 、R_TH和DC/DC(MAX1606)输出电压的计算公式：

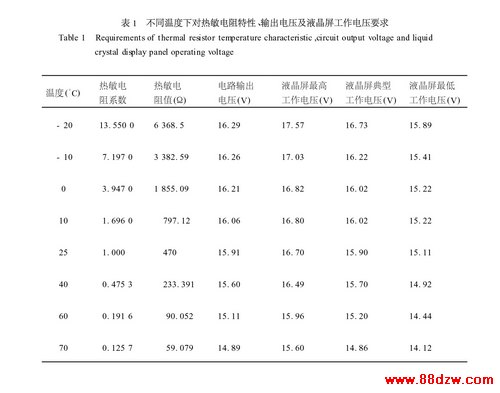

进行了模拟计算，结果如表1，由表1所得曲线如图4。表1和图4表明电路输出和液晶屏的要求吻合，电路能够保证液晶在-20～70°C 范围内正常显示。而且高、低温测试结果证实，在-20～70 °C范围内对比度正常。

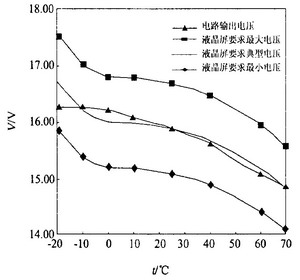

图4 液晶屏温度补偿曲线

2. 4 　对比度调节电路
　　液晶显示器对比度的调节可分为硬件调节和软件调节。图5的电路具有软、硬件调节功能。其中R₁是可调电阻，可调节V_LCD的电压，从而液晶显示器的对比度得到调节；电路中还可利用CPU与数模转换器(DAC)相结合来控制DC/DC的反馈端的电压，从而实现软件调节液晶显示器的对比度。

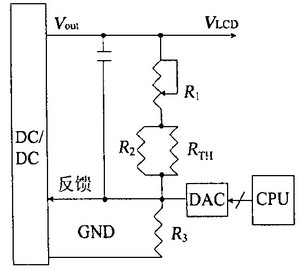

图5 温度补偿/ 对比度调节电路

3 　软件流程图及显示效果图
　　液晶显示器启动、关闭的测试流程图如图6。其中LCD控制器的初始化最为重要，须依照液晶显示模块的要求配置CPU的寄存器和延时时间。

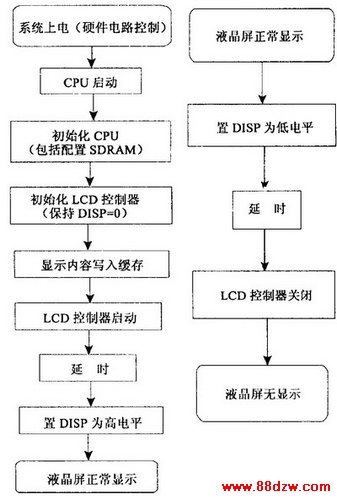

图6 液晶显示软件流程图

4 　结　论
　　实际测试表明电路运行正常，能有效地控制上电、下电的时序；待命状态驱动电路功耗仅为0.2mW；温度补偿特性良好；软、硬件都能调节液晶显示对比度。

上一页  [1] [2]
