引言

　　Xscale处理器是Intel公司推出的基于ARMv5TE体系结构的ARM处理器。PXA270是该公司于2003年第四季度推出一款全性能、高性价比、低功耗的Xscale处理器，其最高主频可达624MHz。

　　PXA270拥有的 Quick Capture（快速拍摄）、Wireless MMX（无线MMX指令）和Wireless Speed Step（无线动态节能）技术，大大提升了多媒体处理能力；同时在保证CPU性能的情况下，最大限度地降低移动设备功耗。

　　嵌入式Linux(Embedded Linux)是指对标准Linux经过小型化裁减处理之后，能够固化在容量只有几KB或者几MB的存储器芯片或者单片机中，适合于特定嵌入式应用场合的专用Linux操作系统。在目前已经开发成功的嵌入式系统中，大约有一半使用的是Linux。

1  LCD液晶显示原理

　　嵌入式系统一般采用液晶显示屏LCD。本系统采用的是LG Philiph的TFT6.4寸的真彩显示屏LP064V02。

　　液晶显示的原理是液晶在不同电压的作用下会呈现出不同的光特性。TFT是薄膜晶体管Thin Film Transitor的缩写。FB（Frame Buffer）是帧缓冲器。

　　显示屏所显示的一幅完整画面就是一个帧(Frame)，其整个显示区域，在系统内会有一段存储空间与之对应，通过改变该存储空间的内容，从而改变显示屏的内容，该存储空间被称为Frame Buffer。显示屏上的每一点都必然与Frame Buffer里的某一位置对应。而计算机显示的颜色是通过RGB值来表示的，因此如果要在屏幕某一点显示某种颜色，则必须给出相应的RGB值。Frame Buffer就是用来存放整个显示的编码和像点值的外部存储器区域。帧缓冲器的每一个字节对应着LCD中的一个像素，例如LP064V02显示屏有640×480=307200个像素。

2 PXA270中内置的LCD控制器

2.1 LCD控制器介绍

　　Frame Buffer和LCD显示屏之间的数据传输很频繁，完全由CPU通过程序直接驱动显然不合适。因此，为减轻CPU的负担，在Frame Buffer与显示屏之间还需要一个中间件，该中间件负责从Frame Buffer里提取数据，进行处理，并传输到显示屏上。

　　LCD控制器由以下部分组成：LCD DMAC（本文提出的DMAC都是指集成在LCDC内部的DMAC），输入/输出FIFO，内部调色板，TMED抖动（帧速率控制），寄存器组。

　　LCDC的内部操作方式会因为所接LCD类型的不同而有所不同。本系统采用的是主动16位像点模式。在这种主动彩色模式中，LCDC内部的工作方式相对简单，Frame Buffer内的数据是16位的像素数据，此时，LCDC无需加载数据到内部调色板，并且数据无需经过帧速率控制单元的处理，直接发送至LCD控制器的数据脚，通过DMAC传输到输入 FIFO后，数据又立刻被传送到输出 FIFO。

2.2 LCD模块的硬件连接

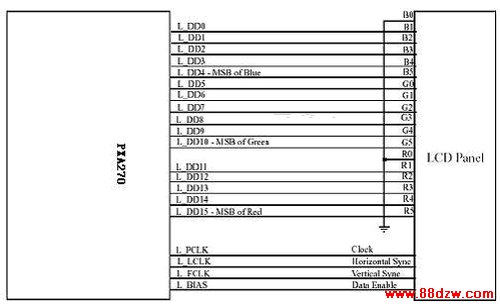

PXA270与LCD模块的硬件连接如图1所示。各信号引脚的说明如下：

图1  LCD接口框图

• L_DD[15：0]：数据线。16位数据线可以显示红、绿、蓝像点，使用5位红、6位绿和5位蓝就能实现不同颜色的显示。
• L_PCLK：像点时钟。用于把彩色数据输入到LCD显示器中的移位寄存器中。被动模式下，像点时钟仅在数据线上数据有效时才发生跳变；主动模式下，像点时钟连续跳变。
• L_LCLK：行扫描时钟。用于LCD显示器行显示的结束和把移位寄存器的行数据送到显示器中，并且将行指针加1。主动模式下，它是水平同步信号。
• L_FCLK：帧扫描时钟。用于LCD显示器新的帧像点的开始。显示器复位时行指针指向显示屏的顶部。在主动模式下，它是垂直同步信号。
• L_BIAS：AC偏置。主动方式下，它是数据使能信号。

3  LCD驱动程序的设计与实现

　　PXA270嵌入式系统对LCD显示屏的驱动分成两方面：一方面是对LCD及相关部件的初始化，包括帧缓冲区的创建和对DMA通道的设置；另一方面就是对帧缓冲区的读写，将帧缓冲区的内容输送到LCD显示屏由硬件完成，对于驱动来说是透明的。
