文章摘要：SOT23-5摘 要：本文是对德国奔克公司研制的BP电梯控制系统的液晶显示系统进行汉化开发的介绍,详细阐述了系统的硬件开发、软件设计以及系统抗干扰设计等方面问题。文中对英文HD44780液晶显示模块、带中文字库的中文液晶显示模块OCMJ 4X8以及ATMEL公司的最新系列AVR单片机之一——AT90S8515做了一定的介绍。关键词：汉化 电梯控制系统 液晶显示1 引言本文所介绍的开发依托于德国奔克公司BP电梯控制系统，该控制系统的显示器采用HD44780字符型液晶显示模块，显示界面语言采用英语。为了方便在中国的各类电梯用户，因而开发了这个汉化系统，用OCMJ4X8中文液晶显示模
基于BP电梯控制系统的液晶显示汉化的开发,标签：显示及光电,光电显示技术,http://www.88dzw.comSOT23-5摘 要：本文是对德国奔克公司研制的BP电梯控制系统的液晶显示系统进行汉化开发的介绍,详细阐述了系统的硬件开发、软件设计以及系统抗干扰设计等方面问题。文中对英文HD44780液晶显示模块、带中文字库的中文液晶显示模块OCMJ 4X8以及ATMEL公司的最新系列AVR单片机之一——AT90S8515做了一定的介绍。
关键词：汉化 电梯控制系统 液晶显示
1 引言
本文所介绍的开发依托于德国奔克公司BP电梯控制系统，该控制系统的显示器采用HD44780字符型液晶显示模块，显示界面语言采用英语。为了方便在中国的各类电梯用户，因而开发了这个汉化系统，用OCMJ4X8中文液晶显示模块替代HD44780字符型液晶显示模块，并将界面语言改为中文。
2 OCMJ4X8中文液晶显示模块
该模块的最大特点是它自带常用的一级汉字中文字库，用户只要向液晶模块输入汉字的区位码就能在液晶屏上显示汉字；而且它和计算机的接口时序也非常的简洁，节省了计算机执行指令的时间。因此，OCMJ 4X8中文液晶显示模块是进行中文显示的最佳选择。
OCMJ 4X8的接口协议为ASK/ANSWER握手方式。ASK=1表示OCMJ忙于内部处理，不能接受用户命令；ASK=0后表示OCMJ空闲等待接收用户命令。
3 AVR单片机——AT90S8515
4 HD44780液晶显示模块
HD44780液晶显示模块属于字符型液晶显示模块，专用于显示字母、数字、符号等的字符型液晶显示模块。它的每一行有20个显示位，总共有四行，每个字符为5X7点阵。该模块的接口时序为M6800时序，其特点是读写操作时序是由使能信号E完成的，E信号是正脉冲信号，不操作时为低电平状态，操作时产生一个正脉冲。HD44780接口的主要引脚如下：
DB7～DB4 三态 8位数据总线的高4位或4位数据总线。
DB3～DB0 三态 8位数据总线的低4位。
RS 输入 寄存器选择信号。
R/W 输入 读/写选择信号。
E 输入 使能信号。

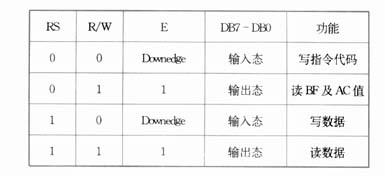

HD44780接口部信号端的逻辑功能组合表如下所示：
表中“1”代表高电平；“0”代表低电平；“downedge”代表下降沿。
表格中的BF为液晶模块和计算机的握手信号，当BF=1时，计算机对液晶模块不能进行任何操作，此时液晶模块正在进行内部操作；只有当BF=0时，计算机才可以向液晶模块进行读写操作。标中的AC为液晶模块的地址指针计数器，它能够反映出显示屏上当前的光标位置，其实光标的当前位置就是液晶模块内部的DDRAM地址。HD44780液晶显示模块共有8条指令。
5 硬件设计
硬件框图右图所示：
6 软件设计

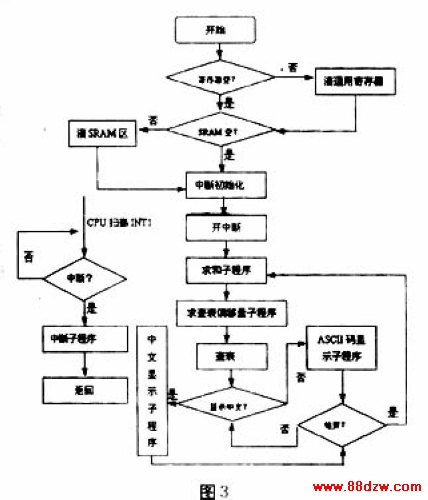

程序框图如图3所示：
7 抗干扰设计
8 结论
带来本系统给操作、调试、维护人员提供了方便易读的中文电梯控制系统菜单，使他们可以正确而快速地进行电梯参数设置和故障分析，提高调试的安全性、可靠性；缩短了调试时间，提高了工作效率。
