液晶二合一IPL32L电源方案原理介绍,标签：电视机电路,电路设计,http://www.88dzw.com

   主要的功能模块IC

     1、待机电源IC：FSQ510（Fairchild）

     2、PFC控制IC：L6563 （ST）

     3、24V PWM控制IC：FA5571N （FUJI）

     4、INVERTER高压控制IC：OZ9976（O2）



  屏的型号：

    FHD的型号：CAS_LC320WUE-SAA1；lamp:16； EEFL

屏典型工作电流112mA，屏单端电压1030V，工作频率45KHz；点灯电压1100V  （0℃），点灯时间2到3s。

   HD的型号：CAS_LC320WXE-SBA1 ；lamp:12； EEFL

屏典型工作电流93mA，屏单端电压1020V，工作频率63KHz；点灯电压1095V（0℃），点灯时间2到3s。

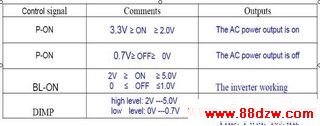

   IPL32L电源控制信号

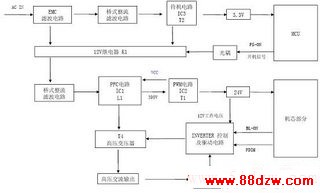

   IPL32L 电源内部功能模块框图





工作时的上电顺序

1：插上插头，通电AC220V。3V3（standby MCU）正常工作。待机功率约为0.14W。



2：联接器P2中的“P-ON”置高到3V3，那么继电器K1闭合，+24V的控制器IC2（FA5571N）开始工作。+24V输出。



3：+24启动以后，PFC的控制IC1（L6563）开始工作。水桶电容器C3、C4上的电压各约197~200V。



4：+24启动后，将联接器P2中的“BL-ON”置高到3V3。高压INVERTER的控制IC10（OZ9976）开始工作。但是高压还没有输出。
