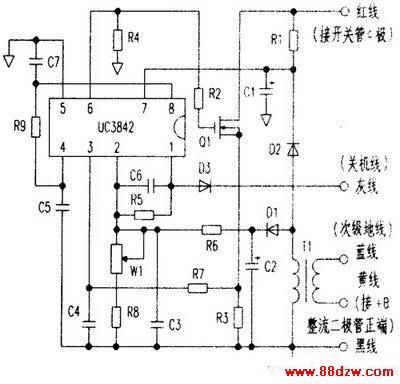

最近，家电配件市场上有许多品牌的彩电电源模块出售，经销商称能替代各种彩电开关电源。笔者买了—个“三彩”牌的，使用效果不错。小心剖开该模块的黑色塑料外壳，露出里面的小电路板。电路采用了大功率场效应管2SKll20和开关控制IC UC3842，依实物绘制的电路如下图所示。UC3842是UNITRODE公司生产的单端隔离式电流型脉宽调制器，具有外围电路简单、控制精度高，工作稳定、启动电流低、输出电流大等特点，适于驱动MOS场效应管。同类型号还有KA3842、SG3842、C3842、W3842等。

所谓的彩电电源模块，就是采用这种电路来代替原机开关电源的核心部分模块没有开关变压器，它直接利用厂原机彩电开关变压器，并在模块电路板的一角设计了—个指甲盖大小的脉冲变压器，初级与模块电路相连，次级与彩电开关变压器次级+B端的绕组相连，使两部分巧妙结合，起到开关变压器反馈／误差取洋绕组的作用，只要原彩电的开关变压器未坏，代换就会成功。安装模块无需改动原机电路，输出的各组电压与原机保持相同，的确给维修入员带来了方便：
