　　检修：输出电压高，应该检查取样电路和脉宽调制电路。

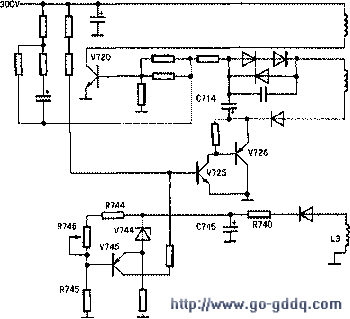

　　金星C5416电源稳压部分电路如图所示。L3是取样绕组．V745是取样三极管，V725、V726起脉宽控制作用。注意C714这个电容．事实上，V725、V726是通过C714对开关管进行控制的。在开关管饱和期间，C714充了下正上负的电压。在V726截止时，C714上的电压足悬浮的；当V726导通时，相当于C714的正端接地．负端作川于V720，使V720提前截止，达到脉宽控制的目的。如果C714开路或容最减小，将造成对V720无法控制。使开关电源的输出电压大幅度上升。因此，在检修输出电压高的故障时，应当首先检查C714。如果C714良好，我们可以这样设想：V726、V725、V745这三个管子饱和得越深，输出电压就越低。因比我们可以由后向前依次短路V726、V725、V745的c、e极．如果短路了哪一级后输出电压降低或并变成0V，则故障就在哪一级以前：如果直到将V745的c、e极短路都不能使输出电压降低，那么可肯定是V745基极取样电压异常、V744开路或取样电压没有形成，比如R740开路造成C745正极无20V电压。
