推荐一款维修彩电的假负载电路

文章摘要： 以前维修彩电关电源时用一个100瓦的灯泡做假负载。开关电源只要有输出电压，灯泡就亮，给人一种直观醒目的感觉。碰上开关电源过压、过流保护时，灯泡表现为一亮就熄，让我一看就明白碰上过压、过流保护故障了。可是由于灯泡的冷热阻值相差巨大，对电源不利。 现在一个400Ω／100W的绕线电阻做假负载。加一个发光二极管串一个10kΩ／lW的电阻后并联到绕线电阻两端。如图所示，这样，绕线电阻做的假负载也有了灯泡做假负载的优点了。

推荐一款维修彩电的假负载电路,标签：电视机电路,电路设计,http://www.88dzw.com
    以前维修彩电关电源时用一个100瓦的灯泡做假负载。开关电源只要有输出电压，灯泡就亮，给人一种直观醒目的感觉。碰上开关电源过压、过流保护时，灯泡表现为一亮就熄，让我一看就明白碰上过压、过流保护故障了。可是由于灯泡的冷热阻值相差巨大，对电源不利。

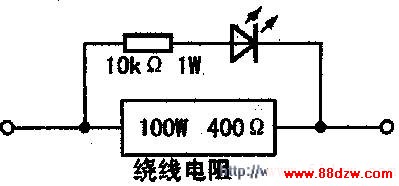

    现在一个400Ω／100W的绕线电阻做假负载。加一个发光二极管串一个10kΩ／lW的电阻后并联到绕线电阻两端。如图所示，这样，绕线电阻做的假负载也有了灯泡做假负载的优点了。
