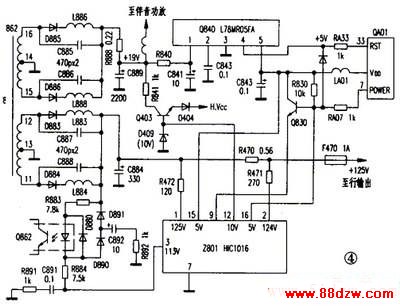

      见图4。图中，Z801（HIC1016）是一个专门设计的稳压、待机和保护控制用集成电路，各种控制可通过Z801来实现。

稳压控制回路中，+125v输出电压经R472加至Z801①脚，经内部比较放大，由③脚输出控制信号。当①脚电压增大时，③脚电压随之降低这样，由Z801①脚、③脚、Q862构成稳压控制回路。+125V电压有所变化时，通过此控制回路，对Q801⑧脚进行控制，如前所述，即可实现输出电压的稳压控制。

待机控制信号来自微处理器QA01。收看状态时，QA01⑦脚输出+5V高电平，使Q830饱和导通，其射极电流从Z801⑨脚流入，经内部电路，使12脚输出高电平，可使Q403正常导通。因此，行振荡级的H。VCC电压正常输出。此时，⑨脚流入的电源不影响③脚的电压。待机状态时，Q830截止，这时Z80112）脚输出低电平，Q403截止，行振荡电路失去供电，电视机处于无光无声状态。同时，③脚电压下降使Q862电流骤增，使Q801处于低频间歇状态。这时，+125V、+19V左右，但Q840仍正常工作，故微处理器QA01供电及复位电压不变。

为使电路更加安全可靠，Z801内部也设有一些保护控制电路。+125V经R472加至Z801①脚的电压，当+125V出现过压时，①脚信号将使（16）脚输出低电平信号，使Q830截止，电视则处于待机保护状态。同样，R470为过流保护检测电阻，若+125V负载出现过流，则R470上电压降增大，通过R471作用于电路②脚，也可使16脚输出低电平信号，同样使Q830截止，电视机处于待机保护状态。

      另外，图中Q862周围C892、R892、C891、R891具有软启动和软切换保护作用因为刚开机或从待机转换为正常收看状时，C892、C891均有一个充电过程，随着这些电容被充电，Q862中二极管电流是逐渐减小的，通过Q862对Q801⑧脚的控制，电源的输出是逐渐增强的。此即软启动和软转换保护作用。
