索尼AG-1机心彩电半桥式稳压电源输出电路分析

文章摘要：该电源的输出电路包括开关变压器次级各组直流电压的整流、滤波电路，以及稳压控制的取样电路和待机控制电路等。为清楚起见，将此部分另绘于图3。主输出电压+135V由T65018-17绕组经D654全波整流、C658滤波获得，主要供行输出级电路。+13.5V电压由开关变压器14-16绕组经D652全波整流、C655滤波获得，主要供机内小信号处理电路。另从T65015脚抽头进行全波整流，取得+6.5V电压，供给控制系统和画中画电路。T650的10-12绕组经桥式整流得到±22V的电压，供伴音电路（包括伴音功放）。另外说明，在实际电路中，按电路功能，该机心分为A、B、C、D、K、J、Q等十几块电路板，上述

索尼AG-1机心彩电半桥式稳压电源输出电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

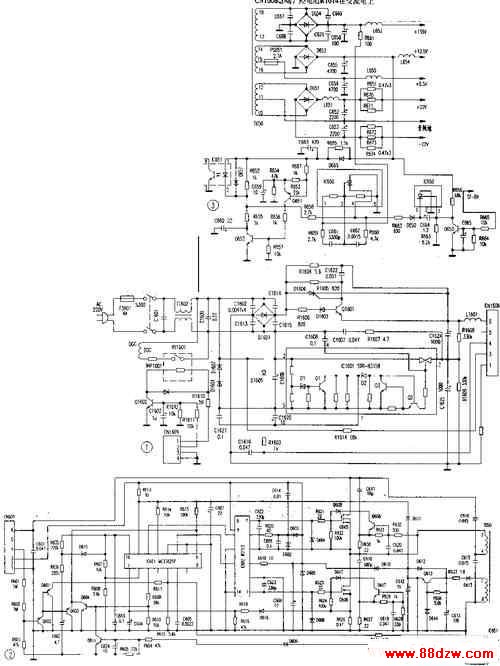

该电源的输出电路包括开关变压器次级各组直流电压的整流、滤波电路，以及稳压控制的取样电路和待机控制电路等。为清楚起见，将此部分另绘于图3。主输出电压+135V由T65018-17绕组经D654全波整流、C658滤波获得，主要供行输出级电路。+13.5V电压由开关变压器14-16绕组经D652全波整流、C655滤波获得，主要供机内小信号处理电路。另从T65015脚抽头进行全波整流，取得+6.5V电压，供给控制系统和画中画电路。T650的10-12绕组经桥式整流得到±22V的电压，供伴音电路（包括伴音功放）。另外说明，在实际电路中，按电路功能，该机心分为A、B、C、D、K、J、Q等十几块电路板，上述几组输出电压再形成+12V、+9V、+8V、+5V等几组电压，图3电路中未标明，具体情况可参考该机电原理图。

1、稳压控制回路

稳压控制回路的取样电压取自+135V，经R661加到误差放大器IC6501脚，经内部基准，比较电路，从其4脚输出控制信号，经R658接光电耦合器IC65121脚，由此与图2电路中IC601的5脚共同构成稳压电源的控制回路。当+135V电压变化时，通过此回路的控制，可使IC601的5脚输出电流发生变化，电路的振荡频率也随之变化，从而使稳压电源电压保护其额定值不变（如前述）。

在此控制回路中，IC6511脚供电电压是由13.5V电压经R655、D655、C663组成的退耦滤波获得的，其中R655、D655的另一作用是使C663在开机时充电速度加快，关机时放电速度放慢（即D665具有隔离作用），即使电源快速建立，缓慢停止。如此可提高稳压电源的工作安全性。

电路中，Q651、Q652是关机保护控制管。在正常状态下，C659充有约12V的电压，使Q651、Q652均截止，不影响电路的正常工作。但在关机瞬间，C659的放电使Q651、Q652均导通，于是IC651的电流突增，IC601的5脚控制电流随之增大，电源在输出电压大幅度下降情况下安全地停止工作。

2、待机控制电路（图3）

该机的待机控制电路主要由Q653和微处理器IC003（CXP85340A，图3中未绘出）及IC651等组成。在正常收看状态时，IC00312脚（ST-BY控制端）输出高电平+5V，加到Q653 b极，使之处于饱和状态，此时IC6521脚为高电平，稳压控制回路不受影响。在待机状态时，IC00312输出低电平0V，Q653截止，IC6521脚输出低电平，经R662、D650、R658，使IC6512脚的电流突增，随之图1电路中的IC6015脚电流增大，电源各组输出电压大幅度下降。此时电源并未完全停止工作，只是处于一种弱振荡状态，电源各组输出电压将降至原值的一半左右。

IC003的电源供电是从+13.5V电压再经稳压取得的（图3电路中未绘出），待机状态时，+13.5V减半，但IC003的供电电压保护不变。另外，IC652在这里不但能够实现稳压控制，而且还能够在Q653截止后，对弱势振荡的开关电源起稳压控制作用。此时R666和R663从+13.5V的减半电压中取得误差电压，由IC652的3脚加入稳压控制回路。
