宏声GY-2型无线耳机原理图
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8620次
文章摘要:无线耳机又称无线音频耳机、无线音频听力耳机、音频感应耳机、语言学习器等,在全国相继建立的语音电化教学系统中,是学生必备的学习工具,对外语等科目培养学生的听说能力大有帮助。 根据实物测绘出的宏声GY-2型无线耳机电路如图所示。语音室发射的音频信号由磁棒天线L接收,经音量控制电位器RP中心抽头送人双声道(只使用其中一个放大器)音频放大器TDA2822⑥脚,放大后由③脚输出,经C2耦合至左右耳机中的扬声器BL1、BL2放音。
宏声GY-2型无线耳机原理图,标签:电视机电路,电路设计,http://www.88dzw.com无线耳机又称无线音频耳机、无线音频听力耳机、音频感应耳机、语言学习器等,在全国相继建立的语音电化教学系统中,是学生必备的学习工具,对外语等科目培养学生的听说能力大有帮助。

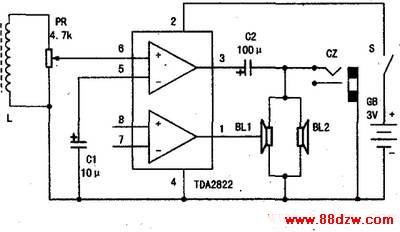

根据实物测绘出的宏声GY-2型无线耳机电路如图所示。语音室发射的音频信号由磁棒天线L接收,经音量控制电位器RP中心抽头送人双声道(只使用其中一个放大器)音频放大器TDA2822⑥脚,放大后由③脚输出,经C2耦合至左右耳机中的扬声器BL1、BL2放音。
Tag:电视机电路,电视机电路,电路设计,家电维修 - 单元电路介绍 - 电视机电路
