牡丹Mμ两片机芯(M51354+μPC1423/μPC1403)彩电资料
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8758次
文章摘要:机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 牡丹49C1彩电性能数据 相关资料 Mμ两片机芯是采用日本三洋公司M51354、μPC 1423/μPC 1403两块集成电路完成彩色电视接收机中所有小信号处理功能的机芯,该机芯也称为三洋83P机芯。备 注 www.88dzw.com采用Mμ两片机心的牡丹49C1型彩色电视机整机主要电路组成如下图所示。从图中
牡丹Mμ两片机芯(M51354+μPC1423/μPC1403)彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com机芯编号
显像管或显示屏型号 行输出变压器型号 高频头型号 图纸交换或购买 主要芯片 CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器: 适用机型
牡丹49C1彩电
性能数据相关资料
Mμ两片机芯是采用日本三洋公司M51354、μPC 1423/μPC 1403两块集成电路完成彩色电视接收机中所有小信号处理功能的机芯,该机芯也称为三洋83P机芯。
备 注www.88dzw.com

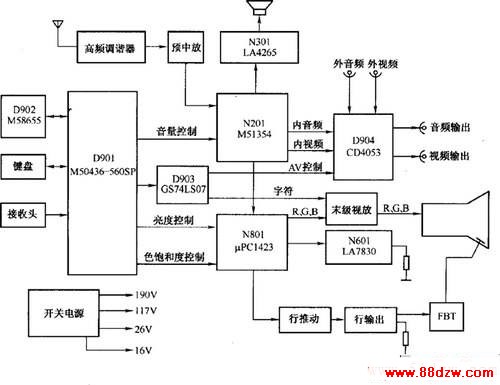

采用Mμ两片机心的牡丹49C1型彩色电视机整机主要电路组成如下图所示。
从图中可以看出,牡丹49C1型彩色电视机主要由电子调谐器、中频放大/鉴频集成电路N201(M51354)、亮度/色度/行场信号处理电路N801(PC1423)、音频功放N301(LA4265)、末级视放、行输出、场输出N601(LA7830)、微处理器D901(M50436-560SP)、存储器D902 (M58655)、AV/TV切换D904 (CD4053)和开关电源等儿部分组成。
