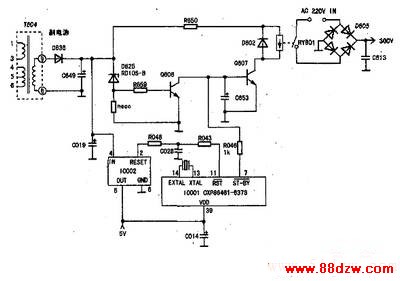

　　待机控制电路主要由IC001⑦脚、Q607、RY601等组成如图所示。

　　电视开关接通后稳压和复位专用集成块IC002⑤脚输出+5V电源电压，②脚输出的5V复位电压加至IC001 39脚和11脚IC001的时钟振荡开始工作。

　　CPU工作后，IC001⑦脚输出高电平约为3.9V，Q607饱和导通，7V电压通过R650、RY601内的线圈，Q607的c、e极到地构成回路，RY601绕组线圈有电流通过，产生磁场吸合RY601的触点，从而使220V交流电加至主电源D605（D3SB60桥式整流管），产生+135V、+11V等整机工作电压，进入开机状态。遥控关机后IC001⑦脚为低电平，Q607截止，RY601内部触点断开，此时主电源因失去220V市电而停止工作。Q608为过压保护管，当市电升高时，7V也会升高，当7V电压升高至10V以上时，D625反向击穿导通，使Q608的基极为高电平而饱和导通，Q607基极为低电平而截止，使主电源停止工作，起保护作用。
