由TOP249Y构成的70W通用开关电源电路

文章摘要：TOP249Y构成的密封式70W通用开关电源模块，电路如图所示。当环境温度不超过40度时，模块的外形尺寸可减小到10.5CM*5.6CM*2.5CM。设计的交流输入电压范围是85V~265V，这属于全世界通用的电源范围。该电源同时实现输入欠电压保护、过电压保护、从外部设定极限电流、降低最大占空比等功能，其主要技术指标为：额定输出功率PO=70;负载调整率SR＝正负4%；电源效率N大于或等于84%（当交流输入电压U＝85V时，满载效率可达85%；当U＝230V时，电源效率高达90%）；U＝230V时的空载功率损耗<0.52W；输出纹波电压小于或等于120MV（峰-峰值）。

由TOP249Y构成的70W通用开关电源电路,标签：电视机电路,电路设计,http://www.88dzw.com

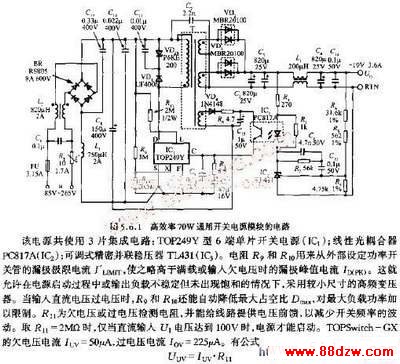

　　TOP249Y构成的密封式70W通用开关电源模块，电路如图所示。当环境温度不超过40度时，模块的外形尺寸可减小到10.5CM*5.6CM*2.5CM。设计的交流输入电压范围是85V~265V，这属于全世界通用的电源范围。该电源同时实现输入欠电压保护、过电压保护、从外部设定极限电流、降低最大占空比等功能，其主要技术指标为：额定输出功率PO=70;负载调整率SR＝正负4%；电源效率N大于或等于84%（当交流输入电压U＝85V时，满载效率可达85%；当U＝230V时，电源效率高达90%）；U＝230V时的空载功率损耗<0.52W；输出纹波电压小于或等于120MV（峰-峰值）。
