长虹使用LA7688单片机芯的彩电资料
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8306次
文章摘要:机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 长虹R2111A彩电性能数据 相关资料 备 注 www.88dzw.com采用LA7688单片机心的长虹R2111A型彩色电视机整机主要电路组成如图所示。从图中可以看出,长虹R2111A型彩色电视机主要由电子调谐器、中频/伴音/亮度/色度/扫描处理集成电路N101 (LA7688)、1行基带延迟线N201(LC89950)、制式选择
长虹使用LA7688单片机芯的彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com机芯编号
显像管或显示屏型号 行输出变压器型号 高频头型号 图纸交换或购买 主要芯片 CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器: 适用机型
长虹R2111A彩电
性能数据相关资料
备 注
www.88dzw.com

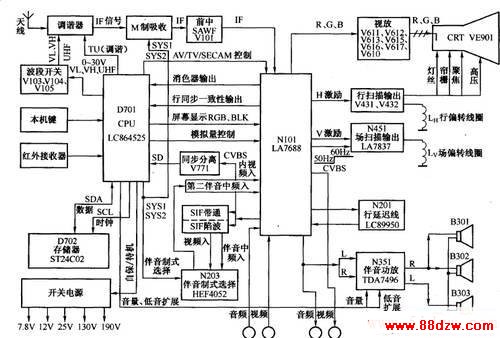

采用LA7688单片机心的长虹R2111A型彩色电视机整机主要电路组成如图所示。
从图中可以看出,长虹R2111A型彩色电视机主要由电子调谐器、中频/伴音/亮度/色度/扫描处理集成电路N101 (LA7688)、1行基带延迟线N201(LC89950)、制式选择开关N203( HEF4052)、音频功放N351( TDA7496)、末级视放、行输出、场扫描输出电路N451( LA7837)、微处理器D701(LC864525)、存储器D702(ST24C02)和开关电源等几部分组成。
