  MK6A11P单片机具有较强的抗干扰能力，内含RC振荡器、看门狗及复位电路，与其他系列单片机相比，省去了很多外围元件，且格低廉，适用于各种工业用小型产品的设计。

    利用该芯片和NE555芯片组合设计的智能型爆闪灯，具有整体电路简单、工作稳定，产品的一致性好，极大地提高批量生产能力和竞争能力。

    1 利用MK6A11P的宽电压智能型爆闪灯

    1．1 整体电路框图

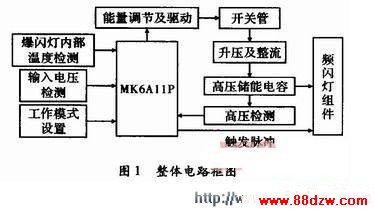

    整体电路框图如图1所示，由温度检测、过压检测、工作模式设置、能量调节及驱动、高压检测及脉冲触发部分组成，从而使爆闪灯具有完善的保护功能和自适应功能。

    1．2 MK6A11P单片机的特性

    MK6A11P是RISC高性能的8位单片机，内部包含1 kbit×14 bit的OTP方式的ROM，48个8位RAM和一个8位定时／计数器。内含上电复位、低电压复位、外部复位、WDT复位。具有外部RC、LS晶振、NS晶振、HS晶振和内部4 MHz RC振荡器，有8脚和14脚封装，I／O口在输入状态下，可置为上拉电阻或下拉电阻模式，可省去外部的上拉电阻。

    1．3 同步方式的反激式升压电路设计

    利用简单电路设计能量可控制的反激式升压器是设计的关键。MK6A11P单片机I／O的输出电压约为4．5 V，驱动电流较小，因此不能直接驱动MOSFET。如果利用电平变换方法驱动也可以，但是一旦程序进入“死循环”，I／O的状态是不定的，因此不能及时关断MOSFET开关管(死循环时内部的看门狗能自动复位，但时间是ms量级，不能保护开关管)，即可损坏开关管。

    因此需要一个驱动器，该驱动器具有1O V／300 mA以上的驱动能力，可设置能量储存值，可快速关断开关管，且价格低廉。

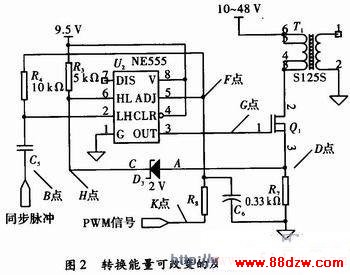

    NE555是通用的定时器芯片，输出电压为5～15 V，输出电流可达500 mA。内有2个比较器，比较点电压分别是UF和UF／2，图2所示，当2脚的电压低于UF／2时输出为高电平，6脚的电压高于UF时输出为低电平。利用此特性设计出同步方式的转换能量可改变的反激式变换器。

       变压器T1初级储存的能量由式(1)决定。

　　图2电路中UH=UD+UZ，UZ为稳压管D3的稳压值，当UH>UF时NE555输出低电平，开关管关断，因此式（2）成立。

    可知变压器初级电感储存的能量取决于UF的大小，而UF的大小取决于K点的PWM信号的占空比，因此改变占空比可改变UF的大小，从而调节充电速率。

    MK6A11P单片机发出30 kHz的同步脉冲，经过C5加到2脚触发，使输出为高电平，开关管Q1导通，变压器初级的电流线性增加，D点的电压也线性增加，当UD>UF-UZ 时，NE555输出为低电平，快速关断开关管，变压器初级储存的能量通过次级释放到高压电容，电容被充电。由于同步脉冲是单片机发出的，因此工作频率稳定，可减少谐波。
