海信采用LA7687单片机芯的彩电资料
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8754次
文章摘要:机芯编号 LA7687单片机芯显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU:LC864512-5C77 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 TC2182、TC2166、TC2139、TC2151、TC2180性能数据相关资料 备 注 www.88dzw.com 采用LA7687单片机心的海信TC2182型彩色电视机整机主要电路组成如图所示从图中可以看出,海信TC2182型彩色电视机主要由电子调谐器、中频/伴音/亮度/色度/扫描处理
海信采用LA7687单片机芯的彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com机芯编号
LA7687单片机芯
显像管或显示屏型号 行输出变压器型号 高频头型号 图纸交换或购买 主要芯片 CPU:LC864512-5C77 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器: 适用机型TC2182、TC2166、TC2139、TC2151、TC2180
性能数据 相关资料备 注
www.88dzw.com

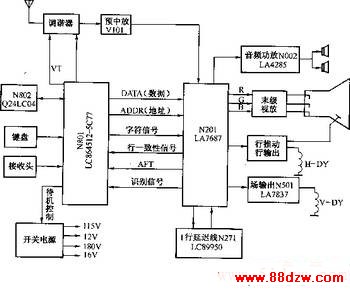

采用LA7687单片机心的海信TC2182型彩色电视机整机主要电路组成如图所示
从图中可以看出,海信TC2182型彩色电视机主要由电子调谐器、中频/伴音/亮度/色度/扫描处理集成电路N201(LA7687)、1行基带延迟线N271(LC89950)、音频功放N002(LA4285)、末级视放、行输出、场输出N501(LA7837)、微处理器N801(LC864512-5C77)、存储器N802(Q24LC04)和开关电源等几部分组成。
www.88dzw.comCPU采用LC864512-5C77,CPU的(2)、(3)脚为SDA、SCL总线控制脚,总线上只挂接了Q24LC04一块存储器集成电路,当存储器损坏后,可直接更换空白存储器即可。而海信TC2961、TC2975等型号彩色电视机的CPU则采用了LC864516-5G18(引脚功能与LC864512-5C77基本一致),CPU的(2)、(3)脚总线上除挂接了存储器Q24LC04外,还挂接了总线控制音效处理电路TDA8424,因此,存储器损坏后,必须更换预先写入数据的存储器。 www.88dzw.com 海信LA7687机心还有一些特殊功能可进行设置,设置方法如下:
(1)同时按住电视小门里的“F”键和遥控器上的“S”键,屏幕上出现“项目-×设定”。
(2)按住“F”键,可轮换出现“项目-1”、 “项目-2”、 “项目-3”。
(3)按音量增加、减小键可轮换出现“设定-O”、 “设定-1”。
(4)按遥控器上的“S”键退出特殊功能状态。
其功能设置情况如下表所示。
通过特殊功能设置可以实现最大音量限制、禁止/允许自动搜索记忆、开机处于AV状态、中/英文字符显示等功能。
