长虹N2918彩电电源电路工作原理

文章摘要：长虹N2918型彩色电视机采用了以SGS——法国汤姆逊公司生产的开关电源控制电路TEA2261为核心构成的变压器耦合并联型他激式开关稳压电源。电源电路如下图所示。 TEA2261内含一个频率振荡器，一个误差放大器，一个脉冲宽度调制、缓冲放大器以及过流、过压、欠压、检测、保护电路和软启动电路。TEA2261内部电路框图如下图所示。引脚功能及实测数据如下表所示。脚号功能工作电压(V)1开关变压器去磁（保护）检测输入0.252次级脉冲输入-0.253开关管过流检测输入O6误差电压输入37误差放大器输出2.28接过载检测滤波电容。当(8)脚电压大于2.5V时，执行过载保护

长虹N2918彩电电源电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

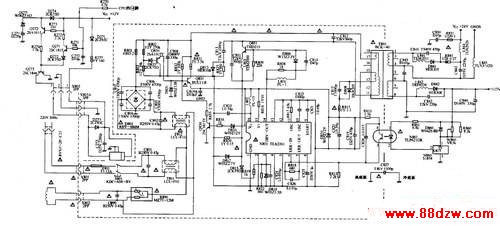

　　长虹N2918型彩色电视机采用了以SGS——法国汤姆逊公司生产的开关电源控制电路TEA2261为核心构成的变压器耦合并联型他激式开关稳压电源。电源电路如下图所示。



　　TEA2261内含一个频率振荡器，一个误差放大器，一个脉冲宽度调制、缓冲放大器以及过流、过压、欠压、检测、保护电路和软启动电路。TEA2261内部电路框图如下图所示。

　　引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 1 开关变压器去磁（保护）检测输入 0.25 2 次级脉冲输入 -0.25 3 开关管过流检测输入 O 6 误差电压输入 3 7 误差放大器输出 2.2 8 接过载检测滤波电容。当(8)脚电压大于2.5V时，执行过载保护 O 9 接软启动电容 3.1 10 振荡器定时电容端 1.4 11 振荡器定时电阻端。与(10)脚外接电容构成振荡器定时电路，振荡器振荡频率约为32kHz 2.4 14 开关管驱动脉冲输出 1.4 15 开关管驱动电路电源 12 16 IC电源端 12 4、5、12、13 1C接地 0





　　一、电源电路分析
　　
　　1.启动与振荡电路
　　
　　接通电源开关S801,220V市电电压经互感滤波器T801、T802及高频滤波电容C801、C802滤除市电电网中的高频干扰后，经整流堆D801桥式整流，在滤波电容C808两端产生约300V的直流电压。该电压分两路输出：一路经开关变压器T803的初级绕组加到开关管Q801的集电极；另一路经调整管Q831、13V稳压管D831、电阻R831、R832组成的12V稳压器产生12V电压，主要作为开关电源控制电路TEA2261的启动电源使用0 12V电压分两路输出：一路经电感L802加到TEA2261的（16）脚，为TEA2261内部的基准电压发生器、过压保护内部偏置等电路供电；另一路经限流电阻R816加到TEA2261的（15）脚，为TEA2261内的开关管驱动电路供电。

　　当TEA2261得到供电电压后，内部基准电压发生器开始工作并产生2.5V基准电压，振荡器在TEA2261（9）脚外接的软启动电容C821充电延迟一段时间后开始启振，在（10）脚外接的定时电容C822上产生锯齿波脉冲，该锯齿波经脉宽调制器形成矩形波，经过逻辑处理器和驱动电路从（14）脚输出开关管驱动脉冲，经L801、R808、C814驱动开关管Q801。

　　Q801导通后，其集电极电流在开关变压器T803的初级绕组产生感应电动势。开关变压器自馈电绕组产生的脉冲电压经整流管D808整流，再通过保护电阻R815后在滤波电容C819，C820上产生13V左右的直流电压，取代由Q831提供的12V启动电源，为TEA2261供电。由D808输出的13V电压分两路：一路加到TEA2261的（15）、（16）脚，为TEA2261提供工作电源；另一路使12V稳压管D834击穿导通，则Q834导通，使启动电源调整管Q831的基极电压近于OV，使Q831截止，启动电路停止工作。

　　2.稳压控制电路
　　
　　当市电电压升高或负载变轻导致开关电源输出端B+电压升高时，一方面使光电耦合器N861的（1）脚电压升高，另一方面经R860与B+调整电位器W860后使三端误差取样放大器N860的（1）脚电压升高，经过N860内部电路取样、放大后使N860的（2）脚电位下降，即N861内的发光管负极电位下降，于是发光管因导通电压升高而发光加强，N861内的光敏管因受光照加强而内阻下降。开关电源初级13V电压经限流电阻R810、光敏管c-e结使TEA2261误差输入端（6）脚电压升高，误差放大器输出端（7）脚电压降低，通过（14）脚控制开关管Q801提前截止。最终开关变压器T803因Q801导通时间缩短而储能下降，输出端电压下降到规定电压值。
