东宝采用M52340单片机芯彩电资料
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8262次
文章摘要:机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 东宝TC2128B彩电性能数据 相关资料 备 注 www.88dzw.com采用M52340单片机心的东宝TC2128B型彩色电视机整机主要电路组成如图所示。从图中可以看出,东宝TC2128B型彩色电视机电路主要由高频调谐器、图像/伴音/亮度/色度/扫描集成电路N301(M52340)、1行基带延迟N302 (U3666M)、SEC
东宝采用M52340单片机芯彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com机芯编号
显像管或显示屏型号 行输出变压器型号 高频头型号 图纸交换或购买 主要芯片 CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器: 适用机型
东宝TC2128B彩电
性能数据相关资料
备 注
www.88dzw.com

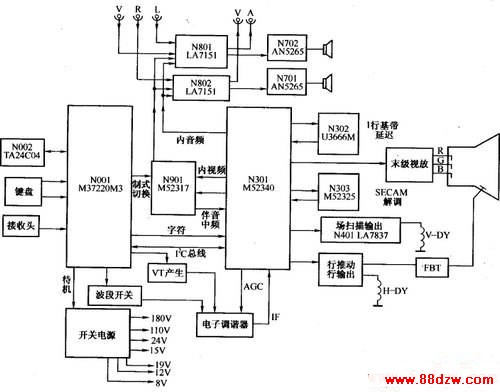

采用M52340单片机心的东宝TC2128B型彩色电视机整机主要电路组成如图所示。
从图中可以看出,东宝TC2128B型彩色电视机电路主要由高频调谐器、图像/伴音/亮度/色度/扫描集成电路N301(M52340)、1行基带延迟N302 (U3666M)、SECAM解调N303(M52325)、制式转换电路N901(M52317)、AV/TV切换开关N801、N802(LA7151)、音频功放N701、N702(AN5265)、末级视放、行输出、场输出N401(LA7837)、微处理器NO01(M37220M3)、存储器N002(AT24C04)和开关电源等几部分组成。
