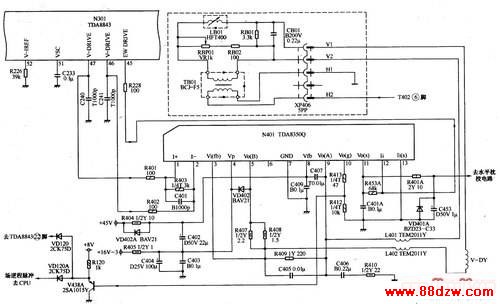

　　场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　TDA8843内产生的行脉冲还要送至场分频电路，在场分频电路中进行分频处理，产生场脉冲。场分频过程受场同步信号的控制，场分频电路通过对场同步信号进行计数来识别50Hz或60Hz场频，进而确定分频系数，完成分频过程。分频产生的场脉冲经锯齿波形成电路处理后转化为场锯齿波。接在TDA8843（51）脚外部的电容C233为锯齿波形成电容，（52）脚外接的电阻R226决定锯齿波电容的充电速度。通过IIC总线的控制，可以调整锯齿波电容的充电速度，以确保场频为50Hz和60Hz时场幅均符合要求。锯齿波形成电路产生的锯齿波电压，一路送至场几何失真校正电路，完成场幅、场线性、场S校正度调节，再以平衡输出方式从（46）脚和（47）脚输出，送至场输出集成块；另一路送至东西几何失真校正电路，被转化为抛物波电压从（45）脚输出。枕形校正度及水平宽度均可由IIC总线进行控制。

　　2.场输出电路
　　

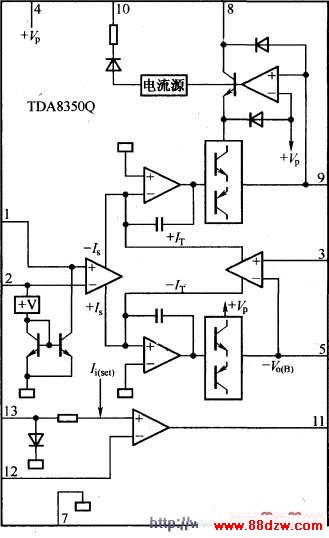

　　场输出电路以N401 （TDA8350Q）为核心构成，TDA8350Q内部电路框图如右图所示，引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 正极性驱动输入 2.3 8 场逆程泵电源供电 45.5 2 负极性驱动输入 2.3 9 场输出A 7.9 3 反馈信号输入 7.9 10 保护信号输出 0.5 4 +16V电源 15.9 11 水平枕校输出 12.4 5 场输出B 7.8 12 水平枕校输入 0.6 6 空脚 O 13、 接地 0 7 地 0

　　TDA8843的（46）、（47）脚提供差分输入信号，加到TDA8350Q的（2）、（1）脚，由（5）、（9）脚输出场频锯齿波电流。本机采用逆程开关式泵电源电路，场扫描正程期间，TDA8350Q（4）脚输入的16V直流电压为场扫描输出级提供电源电压；场扫描逆程期间，45V直流电压由（8）脚进入集成电路，并加到场扫描输出级，缩短了逆程反峰脉冲持续时间，提高了逆程反峰脉冲幅度，降低了场扫描输出级功耗，也提高了电路的热稳定性。

　　3.枕形失真校正电路
　　
　　（1）水平（东西）枕形失真校正电路为了校正水平方向光栅枕形失真，必须用场频抛物线波调制行偏转电流。TDA8843的（45）脚为水平枕形失真校正输出端，输出的场频抛物波加到TDA8350Q的（12）脚，经内部放大后从（11）脚输出，经R401A（见图1-14）、L432、R471（见图1-13）加到阻尼二极管VD433、VD434的中点，将行扫描电流调制成下凹的调制波形，达到了水平枕形失真校正的目的。

　　（2）垂直（上下）枕形失真校正电路

　　提示与引导  为了校正垂直方向的光栅枕形失真，必须用行频脉冲调制场偏转电流，即使行频抛物波电流叠加到场频锯齿波电流上，使场扫描电流在每场扫描的起始段与终止段场扫描电流幅度变大。一般在中小屏幕彩色电视机中都不设置光栅垂直（上下）枕形失真校正电路，只有部分大屏幕彩色电视机中才设置此校正电路。

　　垂直枕形失真校正的方法是在场偏转线圈回路中串联一个磁饱和电抗器。磁饱和电抗器的特点是小电流时电抗大，大电流时电抗小，是一个非线性元件。电路中，LB01为可变磁饱和电抗器，它与行频脉冲调制用的磁饱和变压器TB01并联，再与场偏转线圈串联。当场偏转电流为零时（扫描光栅中间部分）TB01电抗最大，偏转电流主要经过CB01、TB01，行频脉冲的成分最小；当场偏转电流在正方向最大值和负方向最大值时（分别对应扫描光栅的上部和下部），磁饱和电抗变压器和可变磁饱和电抗器电抗最小，场偏转电流主要经过LB01、TB01，场偏转电流被行频脉冲调制，它所产生的附加磁场使垂直方向枕形失真减小。行频脉冲对场偏转电流的调制量由LB01决定，因此LB01为垂直枕形校正电感。RBP01为场偏转电流幅度调整电位器，用来调整扫描光栅垂直幅度。
