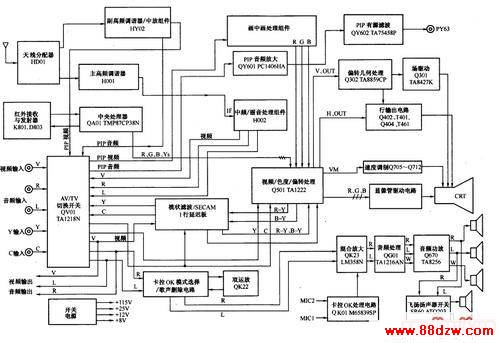

　　采用TA1222单片机芯的长虹G2966彩色电视机主要电路组成如图所示。

　　长虹G2966型彩色电视机电路结构较复杂，采用了35块集成电路，主要分布在6块印制板上。

　　（1）电源/偏转板安装有电源电路、行场输出电路和光栅几何失真校正电路、数字卡拉OK混响电路等，共有6块集成电路，即电源厚膜集成电路Q801 （STR-S6709）、稳压/待机/保护控制混合集成电路2801（HIC1015）、带复位功能的SV稳压器Q840 （L78MR05）、场输出电路Q301 （TA8427K），几何失真校正电路Q302 （TA8859CP）、卡拉OK处理集成电路QK01（M65839SP）。

　　（2）信号板上安装有天线分配器、主高频调谐器、副高频调谐器、主画面中放/丽音组件、画中画处理单元、遥控电路、亮度信号处理和彩色信号处理电路、主伴音功放电路、画中画（ PIP）伴音功放电路，共有9只集成组件电路，即主FS高频调谐器HO01、副FS高频调谐器/中放组件（HY02）、小信号处理电路Q501 （TA1222）、微处理器QA01 （TMP87CP38N）、存储器QA02（ NM24C08EN）、PIP伴音前置放大QY601（PC1406HA）、双运算放大器QY602（ TA75458P）、三通道伴音功放集成电路Q670 （TA8256）和中频信号/丽音处理组件H002（此组件由5块集成电路组成）。

　　（3）AV后端子板上安装有AV切换控制电路、音视频输入/输出端子、音频处理电路、卡拉OK模式转换电路等。在该板上共装有7块集成电路，即5通道AV开关集成电路QV01（ TA1218N）、音频信号处理集成电路QG01 （TA1216AN）、电子开关QK20 （TC4052BP）、歌声消除电路QK21 （CXA1642P）、双通道带宽放大器QK22和QK23 （LM358N），以及电子继电器电路SR60 （ATQ203）。

　　（4）梳状滤波器/SECAM解码板上安装有梳状滤波器电路、SECAM解码电路和基带延迟线电路。在该板上共装有4块集成电路，即三行数字梳状滤波器Q201（TC9090N）、SECAM色度解码QQ01 （TA1229N）、基带延迟线QQ02 （TA8772AN）和宽带视频放大电路Q202（ MM1031X5）。

　　（5）CRT驱动/扫描速度调制板上装有视频放大器，主要由Q901～Q906组成共射一共基宽频带视频放大器和VM信号放大整形电路等。

　　（6）画中画板上安装的是画中画处理电路。在该板上共装有5块集成电路，即PIP解调解码及RGB矩阵集成电路QY01（μPC1830GT）、PIP处理集成电路QY03 （TC9083F）、总线译码QY04（JLC15628N）、PIP SECAM解码QY05 （TA8765N）和PIP 1行基带延迟线QY06（ TA8772AN）。
