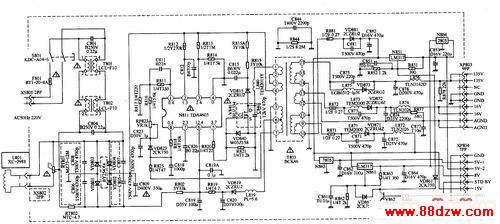

　　3.过压保护电路
　　
　　TDA4605的（6）脚为过压保护端，当（6）脚电压超过18V时，TDA4605内部的过压保护电路动作，将通过逻辑电路关闭（5）脚的驱动脉冲输出，使开关管停止工作。

　　4.稳压失控保护电路
　　
　　当稳压控制电路不良时，可能导致开关变压器T803各个绕组脉冲电压大幅度升高，初级电流升高。当TDA4605的（2）脚电压升高到3V以上时，TDA4605通过内部逻辑电路关闭（5）脚的驱动脉冲输出，使开关管停止工作。

　　五、待机控制电路
　　
　　由于TDA4605能根据负载量自动调整开关管G极的脉冲宽度，所以本机的待机方法是切断开关变压器次级供整机小信号处理用的+8V电压，使行振荡电路停振，整个行扫描电路不工作，而B+电压仍有110V以上，该机在待机时的B+电压比机器正常工作时要低10V左右。

　　待机控制过程如下：待机时，CPU的（41）脚输出的待机控制信号（STD-BY）为高电平，V862饱和导通，VD863、VD861导通，控制三端可调稳压器N861 （LM317）输出的+8V电压和N851（LM317）输出的+5V-2电压降低，TDA8843行振荡电路停止工作，从而达到待机的目的。
