　　选择加热功能时，电脑板通过COM1①脚送入高电平，三极管Q201得到正向电压导通，继电器RY1吸合，将220V电压通过温度保险丝、热开关加到加热器的两端，为清水加热。

　　选择臭氧功能时，电脑板通过COM1②脚送入高电平，三极管0202得到正向电压导通，继电器RY2吸合，将220V电压通过红色引线加到臭氧发生电路，产生臭氧。

　　选择气泡功能时，电脑板通过COM1③脚送入高电平，三极管Q203得到正向电压导通，继电器RY3吸合，将220V电压通过仪器底盘的布线，加到水流电机两端，产生气泡，清水开始流动。

　　选择摆动功能时，电脑板通过COM1④脚送入高电平，三极管Q201得到正向电压导通，继电器RY4吸合，将220V电压加到振动电机的两端，电机轴上的不平衡块摇动，整机开始振动摇摆。

　　选择喷水功能时，电脑板通过COM1⑤脚送入高电平，三极管Q205得到正向电压导通，继电器RY5吸合，将220V电压通过较粗的棕色引线加到F1800的两端，进行喷水和加热。

　　选择红外功能时，电脑板通过COM1⑥脚送入高电平，三极管Q206得到正向电压导通，继电器RY6吸合，将220V电压通过粗红引线加到变压器T2的两端，经T2降压后分两路，一路整流后加到按摩电机两端使按摩电机工作：另一路加到红外发生器电路，产生红外线。

　　温度检测电路：该机电脑板通过COM1⑨脚外接温度检测电路，一是通过紧贴在喷水电机水管上的热敏电阻，对水管温度进行检测：二是通过加热水管内部的水温进行检测，送到电脑控制板，监测清水温度，作为温度控制的依据。

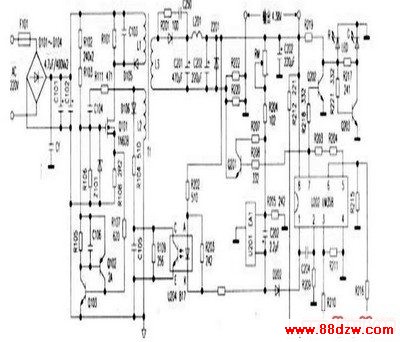

　　该排毒仪发生故障，一是整个排毒仪不工作，二是个别功能失效。对整个排毒仪不工作的检修，先观察电脑板的显示屏幕是否正常，电源指示灯是否发光。如果指示灯不发光、显示屏不显示，故障主要在5V副电源电路。先测量12V电压和5V电压是否正常，如果无12V电压，多为变压器T1内部开路，220V市电输入滤波电路开路：如果12V电压正常，无5V电压，则是三端稳压器U206损坏，或电脑板内部严重短路。如果12V和5V电压正常，显示屏和指示灯仍不亮，或虽然显示屏和指示灯亮，但是按面板上的按键无反应，则是电脑板故障，应对电脑板进行检查维修。

　　对于个别功能失效故障，一是电脑板控制电路故障，二是继电器控制电路故障，三是相应功能执行器件损坏。

　　区分电脑板故障的方法：测量插排COM1相应功能的引脚电压。正常时面板上选择什么功能，COM1上相应的控制引脚由低电平变为高电平，如果测量COM1上相应的引脚电压变化正常，则说明电脑板控制正常；如果测量COM1上相应的引脚始终为低电平，则是电脑板故障。

　　区分继电器控制板故障的方法：测量继电器开关输出电压。正常时面板上选择什么功能，相应的继电器触点应闭合，将220V电压送到相应的功能器件。如果测量相应的继电器触点闭合有220V电压输出，则是相应功能执行器件发生故障：如果测量相应的继电器触点无220V电压输出，则是相应继电器控制电路故障。常见为控制三极管损坏或继电器损坏。

　　鉴别功能器件好坏的方法：如果220V电压已经加到功能器件的两端，该器件仍不工作，则是该器件损坏。常见为电机内部绕组短路、开路、卡死，臭氧发生器内部电路损坏、红外线发生器内部损坏，清水加热器烧断等。测量电机绕组的电阻、变压器绕组电阻、臭氧发生器和红外发生器的内部器件好坏，即可确定故障元件。
