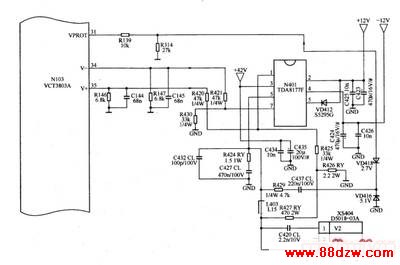

　　场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　场扫描小信号处理电路由VCT3803A的（31）、（34）、（35）脚外接元件和集成电路内部相关电路组成。VCT3803A内部无独立的场振荡电路，场激励脉冲信号的形成是由行脉冲信号经分频后产生的。（34）、（35）脚分别为负、正极性的场激励信号输出脚。（31）脚为场逆程脉冲信号反馈输入脚，该脚输入的场逆程脉冲信号，一方面用于场扫描电路，另一方面用于沙堡脉冲信号的形成。

　　2.场输出电路
　　
　　
　　场输出电路以N401（TDA817 7F）为核心构成，TDA8177F引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 反相输入 0.5 5 场扫描输出 0.1 2 正供电脚 13.5 6 场逆程脉冲输出 14 3 反峰供电脚 42 7 同相输入 0,3 4 负供电脚 14

　　TDA8177F的（2）脚为供电端，电压来自于电源电路输出的12V电压，电源电路输出的-12V电压为其（4）脚提供负电压。另外，电源电路输出的42V电压加至TDA8177F的（3）脚，作为TDA8177F内部逆程发生器的电源，为场输出电路在逆程期间提供较高的供电电压，以缩短场逆程时间。

　　由VCT3803A的（35）、（34）脚送来的场锯齿波加至TDA8177F的（1）、（7）脚，功率放大后由TDA8177F的（5）脚输出到场偏转线圈上。电阻R426把场扫描电流转换成电压，并经R425加到TDA8177F的（1）脚，形成负反馈，主要起改善场线性的作用。

　　3.场保护电路
　　
　　当某种原因（例如场输出短路）使加至VCT3803A的（31）脚的场脉冲幅度低于2.5V时，VCT3803A的（42）、（43）、（44）脚输出的R、G、B信号消隐，保护显像管不致损坏。
