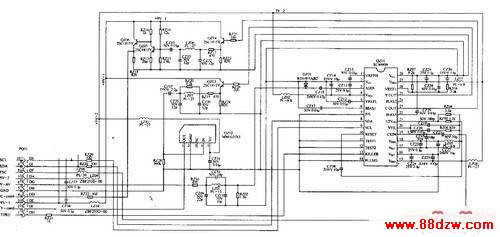

长虹G2966彩电Y/C分离电路工作原理分析,标签:电视机电路,电路设计,http://www.88dzw.com为了提高图像质量,该机采用了亮度/色度( Y/C)分离电路,电路如下图所示。
Y/C分离电路以动态梳状滤波器TC9090N为核心,可用于对PAL/NTSC制式信号进行Y/C分离。下面简要介绍其信号流程。
从AV/TV切换电路TA1218N的(38)脚输出的视频信号经接插件送至梳状滤波器TC9090N的(3)脚进行Y/C分离,分离出的亮度信号Y从TC9090N的(25)脚输出,色度信号C从(23)脚输出,Y、C信号再送回到TA1218N的(30)、(32)脚,以备切换。
从小信号处理集成电路Q501(TA1222)的(1)脚输出的色副载波信号fsc,经缓冲放大后,通过接插件PQ01的(8)脚送至TC9090N的(19)脚,由其锁相环VCO电路及4fs。开关控制电路产生出4fsc时钟信号,供TC9090N内部各部分电路使用。PAL制时,时钟信号频率为17.72MHz; NTSC制时,时钟信号频率为14.32MHz。
