　　长虹G2966型彩色电视机采用由日本山肯（SANKEN）公司生产的STR-S6709组成的变频他激式开关电源。

　　电流型脉宽调制集成块Q801 （STR-S6709）是开关电源的核心电路，其内部主要由OSC振荡电路、比例驱动电路、开关管、过流过压过热保护电路等组成，功能比较完善，STR-S6709引脚功能和实测数据如下表所示。

脚号 功能 工作电压(V) 待机电压(V) 脚号 功能 工作电压(V) 待机电压(V) 1 内部开关管c极 295 300 6 过流检测信号输入 0 0 2 内部开关管e极 0 O 7 稳压检测输入 0.2 0.2 3 调宽脉冲输入（开关管基极） -0.1 -0.3 8 延迟控制输入 1 0.2 4 反馈电流输入 0.7 0.1 9 启动及供电脚 8V 6V 5 驱动电流输出 1.2 0.1

　　一、启动与振荡电路
　　
　　220V的交流电源电压经过电源开关S801及由C801、R801、T801、C813、C814、T802等组成的脉冲干扰抑制电路，进入由D801组成的桥式全波整流电路，经C810滤波，产生300V左右的电压，由开关变压器T862的7-2绕组加到Q801 （STR-S6709）的（1）脚（内接开关功率晶体管集电极）。同时220V的交流电经限流电阻R803降压、二极管D802整流、电容C 808滤波产生8V左右的直流电压，为STR-S6709的（9）脚提供工作电压。此时STR-S6709内部振荡电路开始振荡，振荡脉冲经比例驱动电路放大，从（5）脚输出。输出的脉冲一路经电阻R802反馈到（4）脚，作为负反馈信号，稳定驱动电路的工作状态；另一路经C816输入到（3）脚内部开关管的基极。开关管在开关脉冲的驱动下工作于开关状态，时而导通，时而截止，在开关变压器的初级绕组7-2脚上激起高频开关脉冲，并在开关变压器次级绕组上感应出脉冲电压，经过各自的整流、滤波，输出+115V、+25V、+12V、+8V等工作电压。

　　开关电源工作后，STR-S6709的（9）脚不但由R803、D802、C808供电，还由D803、D807、C808组成的电路供电，此时STR-S6709的（9）脚电压为8V左右。

　　二、稳压控制电路
　　

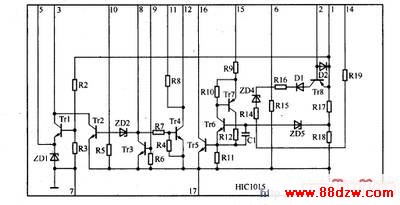

　　稳压控制电路以Z801（HIC1015）为核心构成，HIC1015除具有稳压控制功能外，还具有对开关电源的开/待机控制和负载过流过压保护等功能。HIC1015内部电路框图如右图所示，引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 待机电压(V) 脚号 功能 工作电压(V) 待机电压(V) 1 B+取样电压输入 115 65 4 空脚     2 过流保护检测输入 115 67 5 基准电压输入 5.8 5.8 3 误差信号放大及开／待机控制输出 24 5 6 过流保护滤波 0 0 7 地 0 O 13 地 0 O 8 副电源待机取样电压 0 6.5 14 过流、过压检测输入 0 O 9 开／待机控制信号输入 0.6 0.1 15 电源 5 5 10 空脚 0 0.4 16 保护电路控制输出 4.6 0.3 11 空脚 10.1 0 17 地 0 O 12 行电源控制输出 10.1 O

　　B+电压通过电阻R890加到HIC1015的（5）脚内部稳压二极管ZD1（稳压值为6.2V）正极，为HIC1015内部取样放大管Trl的发射极提供6.2V的基准电压；同时B+电压通过电阻R479加到HIC1015的（1）脚，经HIC1015内部R2与R3分压，为HIC1015内部Tr1的基极提供取样电压。当某种原因使B+电压升高时，取样电压升高，取样放大管Tr1的基极电压也随之升高，其导通量增大，集电极电压下降，从HIC1015的（3）脚输出，经电阻R827使Q880的基极电压下降，其导通量增大，集电极电流增大，使流过光耦Q826的（1）、（2）脚之间的电流增大，Q826内部发光二极管发光增强，Q826的（3）、（4）脚之间的光敏三极管导通程度相应增大，光敏三极管c-e极间电阻减小，使进入STR-S6709的（7）脚的电流增大，STR-S6709内部振荡脉冲宽度变窄，控制开关管导通时间缩短，输出电压降低。反之亦然。
