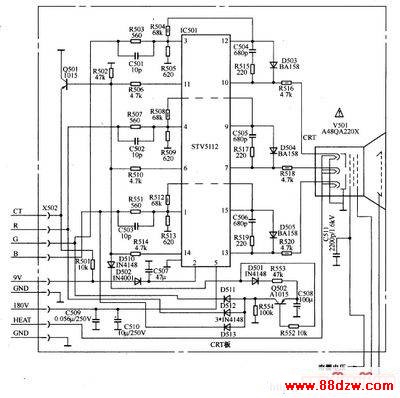

　　末级视放电路以IC501（STV5112）为核心构成，如下图所示。　

　　STV5112是一个采用PMOS及DMOS技术封装的三通道末级视放电路，它可以直接激励彩色显像管的三个阴极，并具有抗打火保护功能。STV5112引脚功能如下表所示。

脚号 名称 功能 脚号 名称 功能 1 B-IN 蓝基色信号输入 9 R-F 红基色反馈输出 2 VCC1 低压供电9V lO G-OUT 绿基色驱动输出 3 G-IN 绿基色信号输入 11 G—C 绿阴极电流 4 R-IN 红基色信号输入 12 G—F 绿基色反馈输出 5 Vcc2 高压供电180V 13 B-OUT 蓝基色驱动输出 6 R-C 红阴极电流 14 B-C 蓝阴极电流 7 R-OUT 红基色驱动输出 15 B-F 蓝基色反馈输出 8 GND 接地

　　1.视频放大电路
　　
　　R、G、B三基色信号由STV5112的（4）、（3）、（1）脚输入，经输入端差分放大器放大后，加到内部末级视频放大管。输出信号从（7）、（10）、（13）脚输出加到彩色显像管的R、G、B阴极。

　　（9）、（12）、（15）脚为反馈输出端，输出的信号经外电路反馈到R、G、B三基色信号输入端（1）、（3）、（4）脚，其中直流负反馈可稳定视频放大器的直流工作点，交流负反馈可以展宽高电平视频放大器的视频带宽。三路视频放大器的带宽为8MHz。

　　2.显像管黑电流稳定电路（连续阴极校正电路）
　　
　　在STV2116内部的RGB输出级设置了一种自动黑电流稳定电路、或称连续阴极校正电路。三基色信号从STV2116的（29）、（28）、（27）脚输出到STV5112，再由STV5112的（11）、（6）、（14）输出阴极电流，经R506、R510、R514输出后由R502转换为电压；再经Q501组成的射随器射随后，送回STV2116的（30）脚检测端，与三电子枪统一的标准电压分别比较，去微调偏置电平和驱动电平，直至显像管三电子枪的偏置环路和增益环路平衡且稳定为止。

　　3.消亮点电路
　　
　　正常工作时，9V电压除经R522加到Q502的基极外，还经D501、R533向C508充电，使“C508两端充有9V左右的电压，Q502截止，对视放电路工作没有影响。关机时，9V电压消失，C508两端充得的9V电压使Q502导通，Q502集电极电压经D511、D512、D513使STV5112的（3）、（4）、（1）脚为高电平，STV5112的输出端输出低电平，束电流加大，高压电容迅速泄放，达到了消除关机亮点的目的。可以看出，这也是一种泄放式消亮点电路。
