创维5S01机芯彩电图像中频电路工作原理
[09-13 23:34:33] 来源:http://www.88dzw.com 电视机电路 阅读:8284次
文章摘要:控制引脚电平与公共引脚接通的引脚(6)脚(禁止)(9)脚(10)脚(13)脚(公共脚,色度输出)(3)脚(公共脚,视频,亮度输出)LLL(12)脚(空)(1)脚(空)LLH(14)脚(空)(5)脚(AV1输入)LHL(15)脚(空)(2)脚(AV2输入)LHH(11)脚(S端子色度输入)(4)脚(S端子Y输入)H 不接通不接通另外,STV8223不但可完成音频、视频的检波解调任务,而且内部还有一路视频切换开关和一路音频切换开关,STV8223的(4)脚为控制脚,受控于CPU的(6)脚和(4)脚,STV8223内部电子开关切换情况如下表所示。控制信号输出信号(4)脚(11)脚(视频切换输出)(

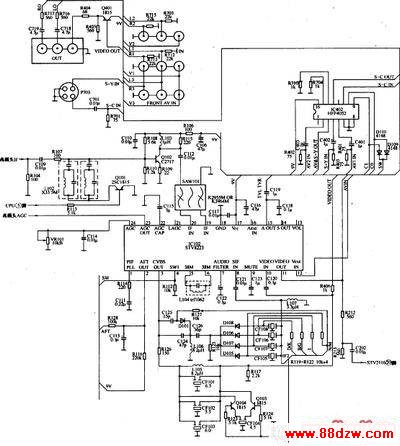

创维5S01机芯彩电图像中频电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com另外,STV8223不但可完成音频、视频的检波解调任务,而且内部还有一路视频切换开关和一路音频切换开关,STV8223的(4)脚为控制脚,受控于CPU的(6)脚和(4)脚,STV8223内部电子开关切换情况如下表所示。
本机只采用了STV8223内部的一组视频切换电路,未采用STV8223内部的音频切换电路。视频切换过程如下:
在TV状态,CPU的(6)、(4)脚输出低电平,一方面使HEF4052的(9)、(10)脚为低电平,另一方面经过D109、Dll0加到STV8223的(4)脚,使STV8223的(4)脚为低电平,从STV8223的(10)脚输入的TV视频信号经内部切换后从(11)脚输出,加到STV2116的(20)脚。
当在AV状态时,CPU的(4)、(6)脚会输出高电平,D109、Dll0会输出高电平去控制STV8223的(4)脚为高电平,使STV2116工作在AV状态。AV视频信号经HEF4052切换后,从HEF4052的(3)脚输出,加到STV8223的(12)脚,经STV8223内部开关切换后从(11)脚输出,加到STV2116有(20)脚。
当在S端子的输入方式时,色度信号经HEF4052切换后,从HEF4052的(13)脚输出,直接输入到STV2116的(23)脚:亮度信号的输入方式同AV相同,由HEF4052的(3)脚输出,送入STV8223的(12)脚,再由(11)脚输出,送到STV2116的(20)脚,同时CPU通过总线控制STV2116工作在Y/C输入方式。
