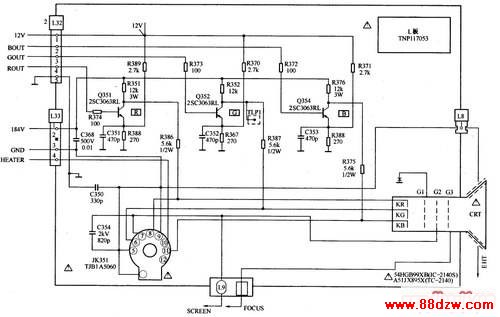

　　末级视放电路如下图所示。

　　由于白平衡调整由CPU通过IIC总线在AN5192K内完成，因此，该机末级视放电路十分简洁。

　　AN5192K的（15）、（16）、（17）脚为R、G、B三基色信号输出端，其中，R基色信号经Q351放大后，通过隔离电阻R386加到显像管红枪阴极；G基色信号经Q352放大，通过隔离电阻R387加到显像管绿枪阴极；B基色信号经Q354放大，通过隔离电阻R375加到显像管蓝枪阴极。Q35 1、Q352、Q354发射极回路的串联电阻和电容为三个视频放大器发射极负反馈电阻和高频补偿电容。在频率低端，三只小电容对低频呈高阻抗，三只电阻的负反馈作用使三个视频放大器的增益下降；在频率高端，三只小电容的容抗变小，使三只电阻的电流负反馈作用削弱，相对低频而言，高频增益提升，视频放大器的高频特性相应得到改善。
