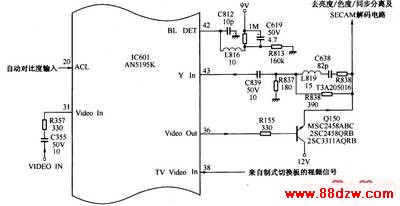

　　亮度信号处理电路如下图所示。

　　AN5192K的（38）脚为TV视频信号输入端，（31）脚为AV视频信号输入端，经内部切换后从（36）脚输出，由Q150缓冲后，分别送到AN5192K的（43）脚（亮度）、（48）脚（色度）、（45）脚、（46）脚（同步分离电路）和SECAM解码电路。TDA8395的（16）脚。

　　输入到AN5192K的（43）脚的视频信号，经钳位后进入色度陷波器，滤除色度信号，分离出亮度信号，经延迟线延时0.6μs送到水平清晰度控制电路，经清晰度处理后使再现画面更加清晰分明。

　　AN5192K内部还没有黑电平扩展电路，设置在清晰度控制电路之后、对比度控制电路之前，其作用是对清晰度控制处理的亮度信号进行检测，检出亮度信号中的“浅黑电平”，并与消隐电平进行比较，对未达到消隐电平标准的信号，则使其向消隐电平方向延伸，如果达到消隐电平标准则停止扩展。这样原来的“浅黑”部分经过扩展变成“深黑”，但不会超过消隐电平。经黑电平扩展电路处理后的亮度信号使图像对比度和画面的纵深感得到了增强。

　　AN5192K的（42）脚为黑电平扩展检测滤波控制端，该脚的直流电位决定黑电平的扩展程度，8.8V时最小，3V时最大。

　　AN5192K的（20）脚为自动对比度限制输入端，在屏幕亮度超出显像管阴极束流的限定值时，（20）脚电压降低，自动将对比度削弱。

　　重点提示AN5192K的（20）脚同时兼任维修开关职能，在（20）脚电压低于0.7V时，电路进入维修状态，此时对比度最小，屏幕上只有一条水平亮线，以便进行帘栅电压标准设置和白平衡调整。
