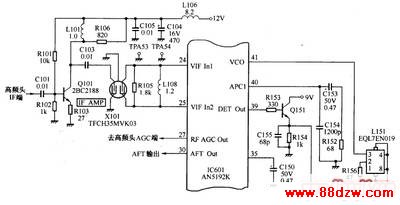

　　图像中频处理电路如下图所示。

　　1.视频检波电路
　　
　　从高频调谐器输出的IF信号，经C101耦合、Q101预中放，送入声表面波滤波器X101，经X101选频之后加到IC601（AN5192K）的（24）、（25）脚，在其内部经图像中频放大后，进行视频检波。

　　视频检波采用两级PLL同步方式，两级PLL锁相环由压控振荡器（VCO）、APC1、APC2等组成。AN5192K的（41）脚外接压控振荡器（VCO）振荡线圈L151，产生的38MHz正弦波信号作为参考频率，一路经移相后送到内部APC2，另一路则直接送往APC1。通过中频放大的图像中频信号同时送到APC2和APC1在APC2内，图像中频信号和移相90。后的VCO信号进行相位比较，输出的误差电流经AN5 192K（37）脚APC2、外围的低通滤波器滤波平滑成直流误差电压，去控制移相电路移相角的大小，当移相角恰好为90°时，APC2电路无误差信号输出，第2级PLL锁相环被唢定。

　　在APCI中，图像中频信号和未经移相的VCO信号进行相位比较，输出的误差电流经AN5192K（40）脚APCI外接的低通滤波器滤波，平滑成直流误差电压，去调整压控振荡器的频率，当图像中频与VCO信号频率相等、相位相同时，APC1电路无误差信号输出，第1级PLL锁相环被锁定。

　　图像中频信号经两级PLL环路锁定的38MHz VCO信号进行乘法运算，产生视频（CVBS）信号和第二伴音中频信号，并从AN5192K的（39）脚输出，去制式切换电路。

　　AN5192K同时支持正极性和负极性调制信号的解调，正、负极性调制信号的两种解调工作方式由12C总线进行控制切换。

　　2.AGC电路
　　
　　AGC电路采用峰值检波，即以视频信号的同步头顶端电平作为参考电平，检出的信号经AN5192K的（35）脚外接的滤波电容C150滤波后，形成IFAGC电压，去控制中频放大级的增益。如果输入信号较强，中放电路的增益降低仍不足以使视频放大级不进入饱和状态，则此时RFAGC（高放自动增益控制）起控，由AN5192K的（27）脚输出，去控制高频头内高放级的增益。RFAGC相对IFAGC的延迟量可由12C总线数据进行调整。

　　3.AFF电路
　　
　　AN5192K的AFT电路输入信号来自视频检波器输出的中频信号，由于。AN5192K内部采用锁相环检波电路，具有独立的压控振荡器，其基准解调信号与信号中频同频率，且相位被锁定，所以AFT电路无需外接900的移相网络，而是采用内部固定的移相电路，将中频信号的频率变化转变为相位的变化，然后利用模拟乘法器的鉴相特性，再将相位变化转变为相应的电压幅度变化，最终检出AFT。电压由（30）脚输出。
