　　TVP5150芯片的AIP1A和AIP1B为模拟信号的输入端，该引脚需接0.1～1μF的滤波电容，HSYNC为行同步信号的输出引脚。由于本设计采用了同步信号内嵌的ITU-RBT.656格式，所以该引脚未与DM642相关引脚相连接。PND引脚为省电模式的控制信号输入端，低电平有效，与红外传感信号处理电路的输出信号Vo连接，当监控区域无行人走动时，Vo为低电平，这将使TVP5150芯片进入省电模式。YOUT[6:0]为BT.656/YUV数据输出引脚，YOUT[7]/I2CSEL是BT.656/YUV数据的第7位，也是I2C接口设备地址设置位，TVP5150设备地址由I2CSEL引脚所接的上拉电阻或下拉电阻确定，I2CSEL引脚的状态与设备地址映射关系如表1所示，DM642和TVP5150应答过程中需要从片TVP5150的地址。SCL、SDA分别为I2C接口的串行时钟和数据引脚，DM642对TVP5150内部寄存器的访问通过I2C总线实现。

　　DM642芯片的VP0D[19:0]为视频口VP0的数据总线引脚，其中VP0D[8:2]与多通道串行口McBSP0引脚复用，为了将VP0D[8:2]配置为VP0的低位数据引脚，需要把PERCFG寄存器中的VP0EN位置1。VP0CLK0为外部像素时钟输入引脚，与视频解码芯片TVP5150的像素时钟输出引脚PCLK/SCLK连接。

www.88dzw.com

      2 .4网络模块的设计

　　为了将监控终端所采集到的视频图像传回值班中心，终端应当支持网络传输功能。DM642上EMAC口支持网络通信，EMAC接口与PCI、HPI接口共用相同的引脚，在系统上电时，通过上/下拉电阻配置系统使用的模式。本设计中令PCI_EN=0，MAC_EN=1，HD5=0将复用接口配置为16位的EMAC接口和16位的HPI接口。

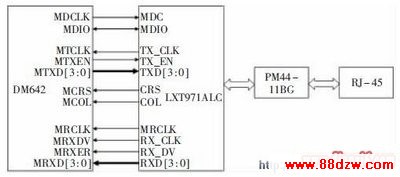

　　DM642的EMAC接口符合IEEE802.3协议，支持传媒无关接口，具有8个独立的发送与接收通道，支持同步10/100Mbit的数据操作和广播、多帧传输格式。EMAC接口需要外扩相关的网络电路才能完成网络与DM642之间的数据包交换。本终端设计中，采用INTEL公司的LXT971ALC芯片完成网络功能，最后通过一个网络电平转化芯片PM44-11BG和外部相连，其硬件连接如图4所示。

      3终端工作流程

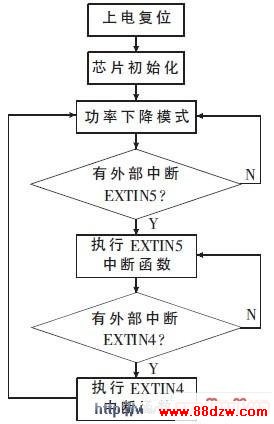

　　终端工作流程如图5所示。上电复位时，DM642执行复位中断，完成对自身及周围芯片的初始化。DM642的外部中断EXTIN4~EXTIN7与GPIO口的GP[7:4]复用，当这些引脚配置为外部中断输入引脚时，可通过设置中断寄存器IER[7:4]相应位来使能中断，触发方式(上升沿触发或下降沿触发等)由中断方式寄存器EXTPOL[3:0]设置。本设计中对相关寄存器做如下配置：令寄存器EXTPOL[1:0]=01，将外部中断EXTIN5(GP[5])设置为上升沿触发，EXTIN4(GP[4])设置为下降沿触发。因此与EXTIN5对应的中断函数执行唤醒芯片，启动图像采集、处理、传输等功能；而与EXTIN4对应的中断函数执行停止图像采集、处理、传输等功能，并将控制状态寄存器设置为CSR[15:10]=010001，使CPU的工作模式转变为功率下降模式PD1。

在中断使能寄存器IER中，IE[15:4]位用于使能CPU中断INT[15:4]。当IEx=1时，使能INTx中断响应，此时程序的中断服务函数才起作用；当IEx=0时，禁止INTx中断响应。使用汇编语言设置IER寄存器的中断位使能外部中断的程序代码如下：

　　MVK30H，B1；//B1寄存器赋初值，对应INT4、INT5

　　MVCIER，B0；//把IER的当前值赋予寄存器B0
