　　常见的直流电源变换芯片主要有多端直流稳压器（如：LM2596、8050SD、AC1501－50等）和三端低压差直流稳压器（如：AIC1084、AOZ1014、AIC1117、RT9164等）。这些芯片构成了液晶显示器直流电源DC/DC变换电路的核心。下面主要介绍以LM2596为核心的DC/DC变换电路。

　　LM2596  DC/DC变换电路的原理
　　
　　LM12596是降压型电源管理单片集成电路，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。

　　LM2596有4个型号，分别为：LM2596－3.3、LM2596－5.0、LM2596－12和LM2596－ADJ。

　　前30型号的后缀代表了不同的输出电压（固定），后缀为ADJ表示输出电压可调整。

　　LM2596共有5个引脚。其中，①脚（VIN）是直流电压输入端，其最高值可达40V，最低值为4.5V；②脚（OUTPUT）是开关管发射极开路输出端，也就是直流电压输出端。最高输出为37V，最低值为1.2V；③脚（GND）是输入输出公共端，即接地端；④脚（FEEDBACK）是稳压取样电压输入端，该脚一般与输出电压相连，通过IC内部分压网络监控输出电压的大小。当输出电压增大或者减小时，该脚电压同比例增大或者减小，经与内部基准稳压值1.23V相比较，内部放大器可自动调节振荡器的输出占空比，使输出电压减小或者增大。从而使输出电压稳定在额定值上；⑤脚（ON/OFF）是使能控制端，控制着输出端电压的有无，当该脚高于1.23V时，内部开关管被关断，输出电压为OV，当低于1.23V时，输出为额定电压，在实际使用中，该脚一般接地或者通过外接元件置于低于1.23V的电压上。

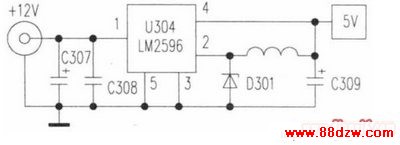

　　附图是AOC（冠捷）的一款液晶显示器的供电电源DC/DC变换电路的5V电压形成电路。主开关电源输出的12V直流电压经C307、C308滤波后，输入到U304（LM2596）的①脚，经U304内部电路自动处理，从②脚输出直流5V电压（最大负载电流3A）。②脚外接的D301是齐纳二极管。④脚直接接在5V电压的输出端，用于检测和调整5V电压，使之保持稳定。⑤脚在本电路中接地，设定U304处于“常开”状态。

www.88dzw.com

　　在主开关电源输出12V电压正常的情况下，DC/DC直流变换电路直接决定着液晶显示器的正常工作与否。

　　DC/DC变换电路的一般规律是：若没有5V电压，显示器开机后无显示，一般情况下，电源指示灯也不亮；若5V电压不稳定，会发生无规律地死机或者“花屏”现象。若没有3.3V电压，会发生“白屏”现象，或者先出现“白屏”、“彩条屏”后立即变为“黑屏”，而指示灯也由绿色变为橙色。

　　DC/DC变换电路出问题后，比较容易检修。若查到某个DC/DC变换器没有输出，可测量其输入电压。若输入电压正常，则检查负载和控制端，若都正常，则为DC/DC变换器本身损坏。

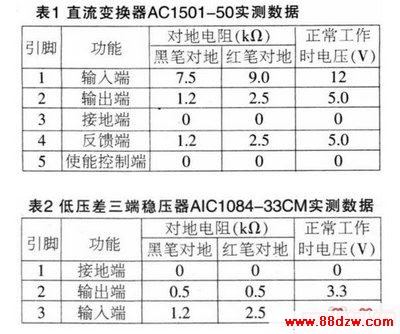

　　在实际维修中，还可测量DC/DC变换器各引脚的电阻值和电压值与正常值相对照，从而判断故障部位。表1和表2给出了在七喜（HEDY）17英寸液晶显示器HL1704上实测的两个DC/DC变换器的有关数据，可供参考。
