创维HVD8610型DVD机开关电源电路工作原理

[09-13 23:36:47]   来源：http://www.88dzw.com  电视机电路   阅读：8359次

文章摘要：⑩-⑨绕组输出的脉冲电压经D11整流、C20滤波获得的直流电压，再经L2限流、C21滤波产生12V直流电压，该电压通过连接器CON5送主板，为音频信号处理电路供电。（12）-（11）绕组输出的脉冲电压经D7整流，再经C14、L1、C15组成的鹦温瞬ㄆ骱蟛5V直流电压，该电压第一路经R9降压后供给IC2中的发光二极管作为工作电压，同时经R12、R13分压后供给IC1的R端做参考电压；第二路通过连接器送到主板，为解码电路和DSP芯片供电；第三路经三端稳压集成块IC4（UZ1084）稳压，输出3.3V电压，该电压又分为两路，一路经连接器送到主板，为DSP芯片供电，另一路再经三端稳压集成块IC6（U

创维HVD8610型DVD机开关电源电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

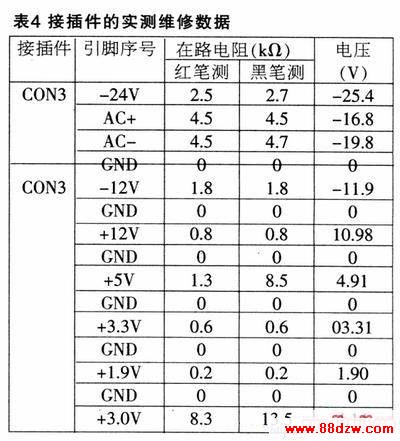

　　⑩-⑨绕组输出的脉冲电压经D11整流、C20滤波获得的直流电压，再经L2限流、C21滤波产生12V直流电压，该电压通过连接器CON5送主板，为音频信号处理电路供电。

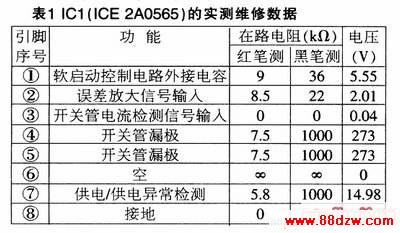

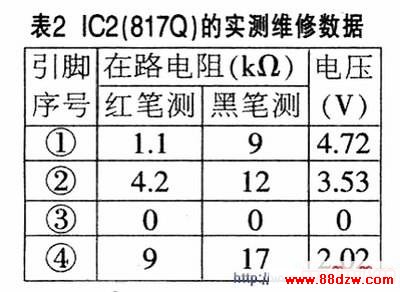

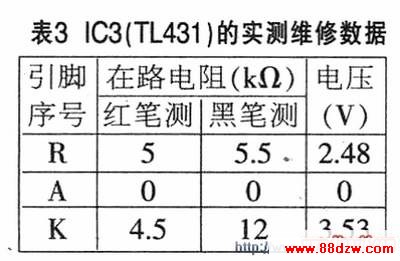

　　（12）-（11）绕组输出的脉冲电压经D7整流，再经C14、L1、C15组成的鹦温瞬ㄆ骱蟛5V直流电压，该电压第一路经R9降压后供给IC2中的发光二极管作为工作电压，同时经R12、R13分压后供给IC1的R端做参考电压；第二路通过连接器送到主板，为解码电路和DSP芯片供电；第三路经三端稳压集成块IC4（UZ1084）稳压，输出3.3V电压，该电压又分为两路，一路经连接器送到主板，为DSP芯片供电，另一路再经三端稳压集成块IC6（UZ1084）稳压，输出1.9V电压，为解码芯片供电；第四路经D12降压为4.3V电压，通过连接器送到主板，为主板上的稳压集成块1117（2V稳压电路）供电。
