彩电电源过压与欠压保护电路

文章摘要：当某种原因使电源输出电压过高或过低时，保护电路动作，电源停止工作，防止故障进一步扩大。新型电源块的供电脚一般也是电源过压与欠压保护脚，当稳压系统出现故障使次级各路电压升高或因供电过低、负载过流或电源自身引起输出电压过低的同时也使该脚电压升高或降低，当超过一定值（由集成块生产厂家设计而定）时，内部保护电路动作，使电源停止工r作避免故障扩大。相同或类似的如STR-C5653/8656/9656的（4）脚、STR -F6454/6656/6658系列的（4）脚、KA3S0880/KA5Q0765RT/1265RF/1 565RF系列的（3）脚STR-S6708/6709A的（9）脚等，可参照下图。当

彩电电源过压与欠压保护电路,标签：电视机电路,电路设计,http://www.88dzw.com

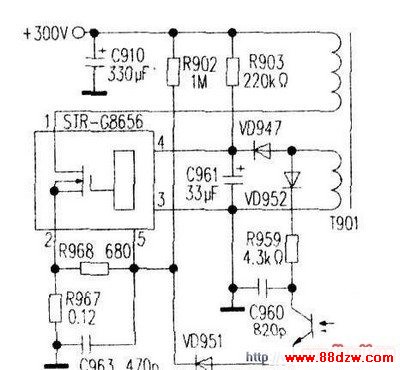

　　当某种原因使电源输出电压过高或过低时，保护电路动作，电源停止工作，防止故障进一步扩大。新型电源块的供电脚一般也是电源过压与欠压保护脚，当稳压系统出现故障使次级各路电压升高或因供电过低、负载过流或电源自身引起输出电压过低的同时也使该脚电压升高或降低，当超过一定值（由集成块生产厂家设计而定）时，内部保护电路动作，使电源停止工r作避免故障扩大。相同或类似的如STR-C5653/8656/9656的（4）脚、STR -F6454/6656/6658系列的（4）脚、KA3S0880/KA5Q0765RT/1265RF/1 565RF系列的（3）脚STR-S6708/6709A的（9）脚等，可参照下图。

　　当某种原因使电源输出电压过高或过低时，保护电路动作，电源停止工作，防止故障进一步扩大。新型电源块的供电脚一般也是电源过压与欠压保护脚，当稳压系统出现故障使次级各路电压升高或因供电过低、负载过流或电源自身引起输出电压过低的同时也使该脚电压升高或降低，当超过一定值（由集成块生产厂家设计而定）时，内部保护电路动作，使电源停止工r作避免故障扩大。相同或类似的如STR-C5653/8656/9656的（4）脚、STR -F6454/6656/6658系列的（4）脚、KA3S0880/KA5Q0765RT/1265RF/1 565RF系列的（3）脚STR-S6708/6709A的（9）脚等，可参照下图。
　　
　　此类故障开机即保护，一般很难用电压法来判定，多用电阻法。有的机型可结合开／待机电压与正常值的比较和具体现象分析检修，如电源块STR-S6708A/6709A的（9）脚供电三极管故障率较高。须二次开机的机型如TCL智能D系列机击穿时待机正常，二次开机即过压保护而无输出；能直接开机的机型表现为按下电源开关，指示灯一闪即熄灭。
