用LF356与LF13201组成的开关音频混频器电路

文章摘要： LF356与LF13201组成的开关音频混频器电路 图中LF13201为四通道模拟电子开关，LF356为低噪声场效应管输入型运算放大器。四路输入信号由直接耦合或阻容耦合，分别加到电子开关LF13201的引脚2、7、10和15脚，上述各引脚分别与引脚3、6、11和14组成单刀双掷开关，这四组模拟开关又分别受控于引脚l、8、9和16脚的外加控制电压。当控制电压为高电平时，相应开关导通；当控制电压为低电平时，相应开关断开。其控制电压可由TTL及CMOS驱动电路提供。LF356与LF13201不共地。

用LF356与LF13201组成的开关音频混频器电路,标签：音频电路,电路设计,http://www.88dzw.com

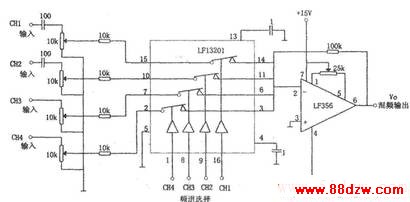

     LF356与LF13201组成的开关音频混频器电路

    图中LF13201为四通道模拟电子开关，LF356为低噪声场效应管输入型运算放大器。四路输入信号由直接耦合或阻容耦合，分别加到电子开关LF13201的引脚2、7、10和15脚，上述各引脚分别与引脚3、6、11和14组成单刀双掷开关，这四组模拟开关又分别受控于引脚l、8、9和16脚的外加控制电压。当控制电压为高电平时，相应开关导通；当控制电压为低电平时，相应开关断开。其控制电压可由TTL及CMOS驱动电路提供。LF356与LF13201不共地。
