摘要：有源电力滤波器实际运行过程中存在大量实际的噪音干扰，这些干扰严重影响滤波器的工作效果。给出对于有源电力滤波器电流采样回路的分析，分析在高频干扰下可能出现的干扰现象；分析源电力滤波器对于普通并网逆变器的不同点，提出采样回路中低通滤波器设计的重要性和特殊性。并针对这些分析提供了一套切实可行的降低电流采样回路干扰的解决方案，在实际应用中取得了明显的效果改善。
关键词：有源电力滤波器；信号传输；噪音抑制；电流传感器；MAX275

    随着用电设备类型的日益增多，出现了很多非线性负载，此类负载在运行过程中，产生大量的高次谐波，这些谐波对于电网中的电力设备有着很强的危害，因此供电部门对于谐波的注入量有着严格的限制。有源滤波器的设计思路是向电路注入除基波电流以外的电流，从而抵消系统中原有的谐波电流，使得系统电流中只有需要的基波电流。不同于并网逆变器，有源电力滤波器本身发出的电流为非正弦波形。这就意味着应用传统的数字信号处理算法消除噪音的方法在这里不完全适用，而实际应用中来自外部的干扰极大地影响了系统的运行。在此重点讨论电流传感器的选择和采样调理电路的设计，从而使得．由于这两者的非理想性对系统的影响最小。

1 有源电力工作原理简介

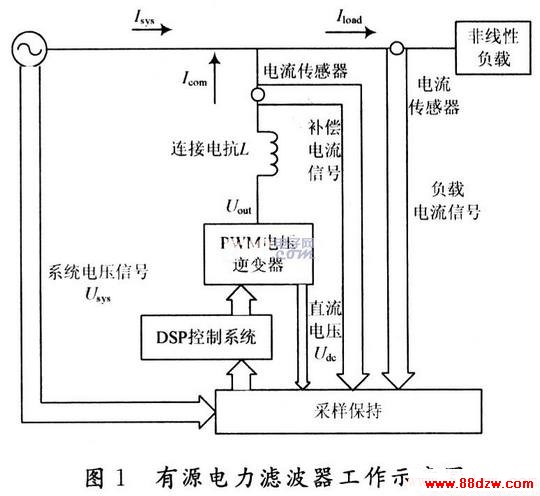

    有源滤波电路如图1所示。其中两组电流传感器分别用来检测负载电流Iload。以及滤波器的实发补偿电流Icom。信号变压器传递三相系统交流电压Usys，而直流电压传感器负责传递直流端电容电压Udc。
    负载电流被DSP读入之后，经过运算，可以获得三相负载电流当中的正序有功电流，而补偿的目的是使得系统端电流只含有正序有功电流。获得了负载电流的正序有功基波电流之后，将负载电流与基波有功正序电流之差看作是有源滤波器输出的指令，使得有源滤波器输出该电流，系统端电流即为正序有功电流。

    如何发出指令所需的电流是补偿效果的关键。可以将有源滤波器视为一个逆变电流源，调制电压经过连接电抗在电路中形成相应的电流，遵循公式如下：

式中：Uout为逆变器发出的电压；Usys为三相系统的电压；R为系统等效电阻，初次调试可视为零；L为连接电抗电感值；Icom为有源电力滤波器实际发出的三相电流；在离散系统下dIcom／ dt可视为△I／△T，△I可以为期望的指令电流Iinst(指令电流为经过计算的需要补偿的电流)和实际补偿电流Icom的差值，及△I=Iinst-Icom，△T是离散系统的采样周期，式(1)可写为：

    当忽略系统内阻时(2)式可写为：

    从式(3)可看出，为了让有源电力滤波器发出与Iinst指令电流相同的实际电流，只需控制IGBT发出Uout电压，即可获得期望电流．而为了获得Uout指令，必须知道式(3)中其余参数。其中L，△T，Usys均为已知量，因此只需知道Iinst和Icom即可求得Uout，从而在连接电感中获得所需电流。因此精确地补偿电流和精确的指令电流是补偿精度的关键，而指令电流又是由负载电流经过运算获得的，因此准确地获得负载和补偿电流是关键所在。
