基于DSP的光伏电池最大功率点跟踪系统
[10-10 20:39:48] 来源:http://www.88dzw.com 电源电路 阅读:8619次
文章摘要:摘要:太阳能光伏阵列的输出特性受外界环境的影响具有强烈的非线性,为了提高系统的整体效率,一个重要的途径就是实时调整光伏电池的工作点,进行最大功率点跟踪(MPPT),使之始终工作在最大功率点附近。本文通过对太阳能电池伏安特性的分析,采用自适应扰动观察算法,基于TMS320F2812设计了MPPT控制系统。实验结果表明,在此算法控制下,系统能够准确地跟踪最大功率点。关键词:光伏电池;最大功率跟踪;最大功率点跟踪;TMS320F2812O 引言 随着经济全球化进程的不断加速和工业经济的迅猛发展,能源问题已成为人类需要迫切解决的问题,大力发展新的可替代能源已成为当务之急。太阳能是一种取之不尽用之
基于DSP的光伏电池最大功率点跟踪系统,标签:电源电路,电路设计,http://www.88dzw.com摘要:太阳能光伏阵列的输出特性受外界环境的影响具有强烈的非线性,为了提高系统的整体效率,一个重要的途径就是实时调整光伏电池的工作点,进行最大功率点跟踪(MPPT),使之始终工作在最大功率点附近。本文通过对太阳能电池伏安特性的分析,采用自适应扰动观察算法,基于TMS320F2812设计了MPPT控制系统。实验结果表明,在此算法控制下,系统能够准确地跟踪最大功率点。
关键词:光伏电池;最大功率跟踪;最大功率点跟踪;TMS320F2812
O 引言
随着经济全球化进程的不断加速和工业经济的迅猛发展,能源问题已成为人类需要迫切解决的问题,大力发展新的可替代能源已成为当务之急。太阳能是一种取之不尽用之不竭的绿色能源,太阳能发电具有充分的清洁性、绝对的安全性、资源的相对广泛性和充足性、长寿性及维护性等其它常规能源所不具备的优点。光伏发电虽然具有以上的优势,但是实际应用中还存在很多的问题。光伏发电的主要缺点之一是太阳能电池阵列的光电转换效率太低。为了解决该问题,一个重要的途径就是实时调整光伏电池的工作点,进行最大功率点跟踪(MPPT),使之始终工作在最大功率点附近。目前,光伏系统的最大功率点跟踪问题已成为学术界研究的热点。
高性能的数字信号处理芯片(DSP)的出现,使得一些先进的控制策略应用于光伏发电控制系统成为可能。本论文就是在此背景下,采用TI公司生产的TMS320F2812进行控制,开展了太阳能发电系统的理论和试验研究,具有重要的现实意义。
1 光伏电池的特性
太阳能电池的输出特性是非线性的,它受到光照强度、环境温度等因素的影响。太阳能电池的等效电路如图1所示,图2是光伏电池在不同温度下的I-V、P-V特性,图3为光伏电池在不同日照强度下的I-V、P-V特性。
从图2可以看出,太阳能电池开路电压V0。主要受电池温度的影响;从图3可以看出,太阳能电池短路电流Is。主要受日照强度的影响,而且在一定的温度和光照强度下,太阳能电池具有唯一的最大功率输出点。由于实际应用中不能保证其总是工作在最大功率点上,所以在应用中要用到MPPT装置,以保证太阳能电池的输出功率在最大功率点的附近。
www.88dzw.com
3.3 软件实现

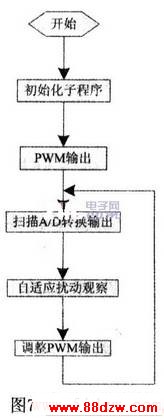

MPPT的控制流程图如图5所示,其功能是在中断服务模块中完成的。在主程序中主要是完成对寄存器,定时器以及PWM的初始化,其流程图如7所示。
4 实验结果分析
为验证MPPT系统的有效性,设计了MPPT实验系统,并与无此装置下光伏电池的发电状态进行比较。实验系统的太阳能电池采用大禾科技有限公司的多晶硅电池组件DH-20,其性能参数为:开路电压Voc=21.5v;短路电流Isc=1.30A;标称功率PM=20W,蓄电池为24V/12Ah铅酸蓄电池。实验结果见表1。由实验数据可知,接入MPPT装置后,光伏电池的输出功率有了显著提高。
5 结论
