图5.4-67中的二极管VD和稳压管VZ是后级电路电平需要所加的反馈限幅元件，C1是加速电容，超加速转换过程，减小比较器响应时间的作用。为了得到最小的失调误差，应使R1=R2||R1。

图5.4-67B示出了这种电平滞后比较器的传输特性图，由图中看出具有下行迟滞特性，简称下行特性，又称下行迟滞比较器。

如将图5.4-67的U1和UR对换，经上述同样的分析，则迟滞特性将由下行特性变成上行特性，又称上行迟滞特性由下行特性变成上行特性，又称上行迟滞比较器。

窗口电压比较器

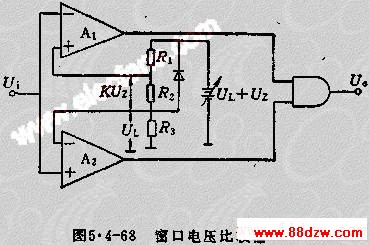

窗口电压比较器如图5.4-68所示。图中比较器A1的同相端设置在参考上限电平UH=UL+KUZ上，比较器A2的反相端设置在参考下限电平UL上。同一输入信号加在两个比较器上，与两个参考电平同时比较，可以看出，只有当UL﹤U1﹤UH时，两个比较器输出均是高电平，把两个比较器输出均是高电平，把两个比较器输出“与”起来，输出UO也是逻辑电平1。这种情况只有在UL﹤U1﹤UH范围内才会发生。这个电路产生了一个窗口范围，它用逻辑1输出来表明输入信号落在UL和UH所予定的范围之中。当U1﹤UL或U1﹥UH时，输出逻辑电平是零，说明输入信号落在窗口之外。所以窗口电压比较器广泛用于分选和自动控制系统中。
